金屬抱桿許用軸壓>100kn 容許吊重大于30kn 使用過程中無需使用其他輔助工具，可單人操作，滿足絕緣桿作業法帶電斷、接引線的要求。電力三級承裝修試設備試驗標準--金屬抱桿
金屬抱桿許用軸壓>100kn 容許吊重大于30kn
產品結構：
金屬抱桿有型鋼或鋼管組成的格構式和單根管材或桿件構成的單桿式兩種，均由多條拖拉繩支承頂部并使之保持直立，懸掛起重滑車進行起重吊裝作業的機械。
使用方法：
1、用立桿機主桿上配帶的銷釘，把主桿（長桿）、兩副桿的頭部進行連接。
2、把三桿成三角形狀平放在地面上。提示：三桿頭部連接處應位于桿坑處。
3、三名施工人員，各自握住一根桿體，用力上推把該機立起。提示：在上推時為了不使桿體左右偏移，應保持三根桿的跟部不離開地面，三桿上推時推升距離應相等。例：主桿上推1米兩副桿也應同步上推1米。
4、三角架立起后應保證三桿頭部連接處與線桿坑底部垂直。
5、把將要立起的線桿運當位置。
操作規成：
1 、支起鋁合金三角架立桿機，中間垂直點正對挖好的線桿坑。
2 、用油絲套住線桿，套在線桿的4.5米處（10米電線桿）5.3米處（12米電線桿）
3 、人工搖動穩機手柄，把線桿粗頭朝下垂直吊起地面后放入坑內。
4 、兩棵輔桿（12米）支起后必須平行和主桿成為等腰三角形。兩棵輔桿支撐點大不能超過3.5~4米。
金屬抱桿許用軸壓>100kn 容許吊重大于30kn
序號 | 機具設備名稱 | 單位 | 數量 | 規 格 |
一 | 運輸工具 |
1 | 電力工程車# | 輛 | 2 | 5座 、 |
二 | | f塔組立和架線設備 |
1 | 金屬抱桿 | 套 | 1 | 許用軸壓大于100kN （容許吊重 大于30kN） |
2 | 電動絞磨機 | 臺 | 1 | 50kN |
二 | 絕緣油、氣施工設備 |
1 | 真空濾油機 | 臺 | 1 | 凈油能力6000L/h, 真空度 <60Pa |
2 | 干燥空氣發生器 | 臺 | 1 | 露點小于-40°c |
3 | SF6氣體抽真空充氣裝置 | 臺 | 1 | 抽氣速率彡45L/s |
4 | 真空泵 | 臺 | 1 | >2000 ra3/h |
四 | 壓接設備 |
1 | 手動液壓機 | 臺 | 10 | 240kN |
2 | 油壓分離式穿孔工具 | 臺 | 2 | 0?120mm |
3 | 導線壓接機 | 臺 | 5 | 1000-1250kN |
4 | 液壓彎排機 | 臺 | 2 | ■適用排寬度50—125mm， 厚度5—12mm |
五 | 測量、試驗及動力設備 |
1 | GPS或激光測距儀 | 臺 | 1 | |
2 | 水準儀 ' | 臺 | 2 | |
3 | 經韓儀 | 臺 | 2 | |
4 | 接地電阻測試儀 | 臺 | 2 | |
5 | 絕緣電阻測試儀 | 臺 | 2 | |
6 | 鉗型電流表 | 只 | 2 | |
7 | 發電機 | 臺 | 2 | 8-12kff |

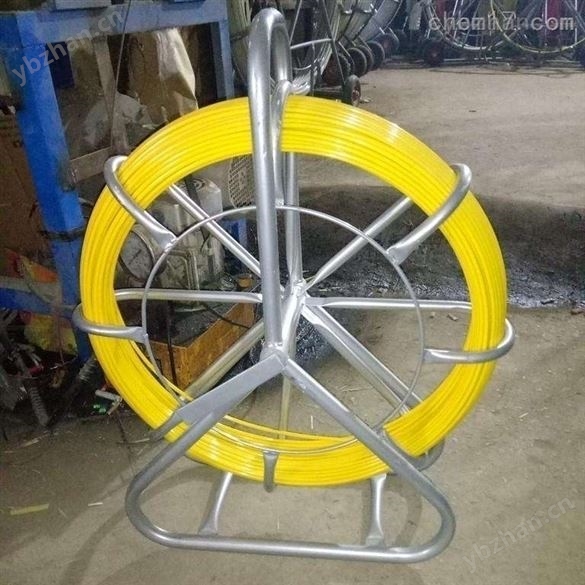

8 | 電纜引線器 | 臺 | 1 | 160m |
9 | 電纜輸送機 | 臺 | 4 | 5kN |
10 | 電纜牽引機 | 臺 | 2 | 3kN |
