三相電能表現場校驗儀 返回列表頁

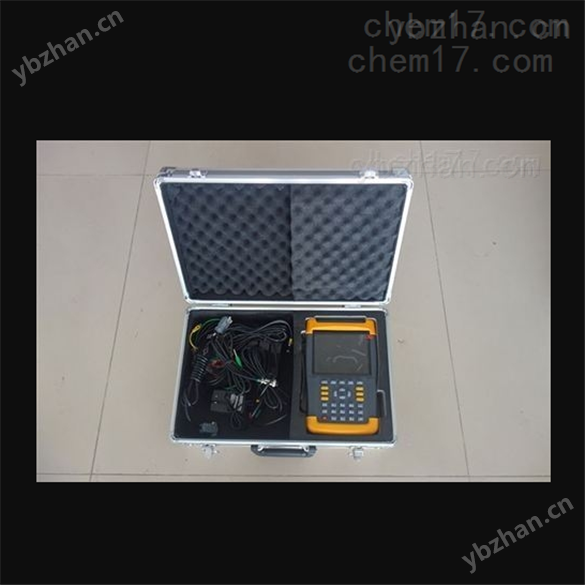

三相電能表現場校驗儀

一、功能特點

1、采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好

2、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

3、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式。

4、電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、安全的進行測量。

5、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、的各種有功和無功電能表。

6、可采用光電、手動、脈沖等方式進行電能表校驗。

7、測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、閃變、三相電壓允許不平衡度和電網諧波。

8、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。

9、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。

10、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。

11、 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價

12、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳計算機，通過后臺管理軟件（選配件）實現數據微機化管理。

三相電能表現場校驗儀

二、技術指標

1、輸入特性

電壓測量范圍：0~400V，50V、100V、200V、400V四檔自動切換量程。

電流測量范圍： 0~，內置互感器分為(CT)檔。鉗形互感器為（Q）、2（Q）、100A（Q）、500A（Q）四個檔位。

相角測量范圍：0~359.9°。

頻率測量范圍：45~55Hz。

2、準確度

計量校驗部分：

電壓：±0.05%（±0.1%）

電流：±0.05%（±0.1%）（鉗形互感器±0.5%）

有功功率：±0.05%（±0.1%）（鉗形互感器±0.5%）

無功功率：±0.2%（±0.5%）（鉗形互感器±1.0%）

電能：±0.05%（±0.1%）（鉗形互感器±0.5%）

頻率：±0.05%（±0.1%）

相位：±0.2°
