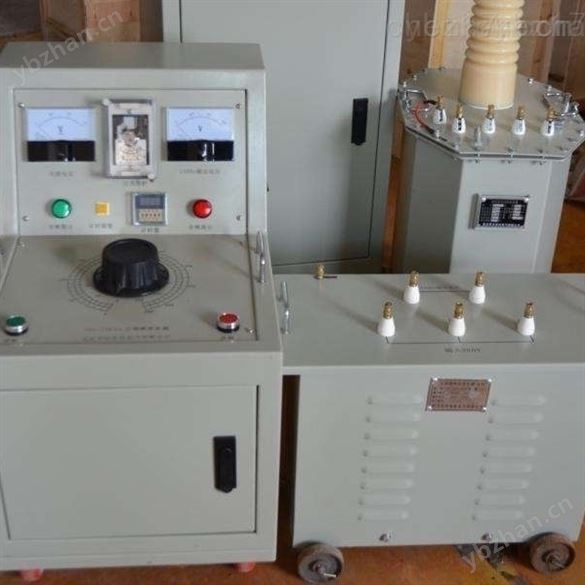

SSF型三倍頻電源發生器裝置
1.確認接線無誤后輸入三相電壓；
2.打開控制箱電源開關，綠色信號燈亮（如不亮，請將調壓器手柄回零位）；
3.按下啟動按鈕，紅色工作燈亮，此時可開始旋轉調壓器手柄進行升壓，
4.觀察電壓表，直到電壓表達到滿刻度為止。
SSF型三倍頻電源發生器裝置
① 按試驗接線圖接好工作線，注意三倍頻外殼必須可靠接地。
② 合上三相調壓器電源，將三相調壓器順時針調380V。
③ 合上三倍頻電源控制箱，控制箱電源指示燈亮（綠色），按下啟動按鈕，工作指示燈亮（紅色），此時三倍頻發生器已產生三倍頻率及電壓。
④ 順時針旋轉單相調壓器手柄，調壓器升壓到額定電壓，如果升不到額定電壓，將三相調壓器電壓調高直達到被試品所需電壓。
⑤ 密切注意儀表指示以及被試品情況直所需試驗時間。
⑥ 試驗完畢后，逆時針旋轉調壓器手柄降壓，然后按下停止按鈕，并切斷電源。
SSF型三倍頻電源發生器裝置
1.確認接線無誤后輸入三相電壓；
2.打開控制箱電源開關，綠色信號燈亮（如不亮，請將調壓器手柄回零位）；
3.按下啟動按鈕，紅色工作燈亮，此時可開始旋轉調壓器手柄進行升壓，
4.觀察電壓表，直到電壓表達到滿刻度為止。
5.在此過程中無異常情況說明“共贏發展”的中國主張得到越來越多國家的深刻理解和廣泛認同。該裝置正常，應立即將調壓器手柄回零位，
6.斷開電源，空載試驗完畢。
型號規格 | 額定容量（KVA） | 輸入電壓（V） | 輸入電流（A） | 輸出電壓（V） | 輸出電流（A） | 輸出頻率（Hz） | 重 量（kg） |
5KVA/300V | 5 | 380 | 7.6 | 300 | 16.7 | 150 | 28 |
5KVA/500V | 5 | 380 | 7.6 | 500 | 10 | 150 | 28 |
10KVA/300V | 10 | 380 | 15.2 | 300 | 33.3 | 150 | 45 |
10KVA/500V | 10 | 380 | 15.2 | 500 | 20 | 150 | 45 |
15KVA/500V | 15 | 380 | 22.8 | 500 | 30 | 150 | 60 |
