氣體回收真空充氣裝置參數具備有抽真空、充氣、回收和貯存等一般SF6氣體回收充氣裝置所*的功能。
一、概述氣體回收真空充氣裝置參數
該裝置包括抽真空及回充系統、凈化系統、壓縮系統、冷凝系統，可應用于穩中有降供電公司、送變電工程公司、發電廠、超高壓書變電站、SF6電器開關制造廠等部門，作為GCBPGCBTGIS等SF6電器場頻在安裝、調試、檢修時使用的輔助設備。同時利用該設備可對上述電器產品進行回收凈化、回充凈化、抽真空、液態存儲。亦可作用于其它部門抽真空及回收其它稀有昂貴氣體的設備。
二、技術指標
1、回收
回收初壓力≤0.8MPa
回收終壓力≤50KPa
回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力50KPa，回收時間小于2.5小時。
2、充氣
對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。
3、抽真空
裝置極限真空度小于等于10 Pa
對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。
4、貯存
貯存容器容積0.015m3
名義液態貯存量50kg
貯存壓力3.8 MPa
5、凈化
對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）
6、年泄漏率≤1%名義儲存量
7、噪聲≤75dB(A)聲壓級
8、工作環境溫度 -10°—40℃
9、功率≤5KW
10、電源：交流三相五線制 50HZ 380V±10%
氣體回收真空充氣裝置參數
1. 對裝置本機以及電器設備、貯罐、抽真空和真空度的測量
2. 對電器設備中的氣體進行回收
3. 對回收和回充的SF6氣體進行干燥、凈化處理
4. 對SF6電器進行充氣
5. 對電器中SF6氣體進行壓縮液態貯存

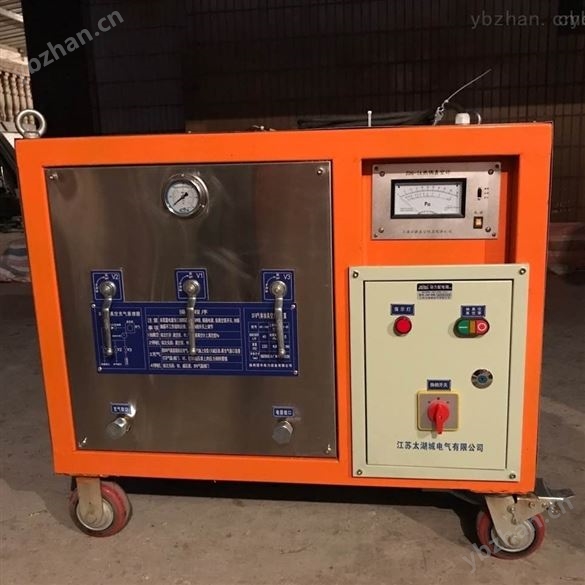

上海氣體回收真空充氣裝置
組成部件優點:
(1)設計*，功能齊全，結構合理，操
流程說明：
1、SF6氣體的回收
當SF6從一個氣室中抽出時，氣體便自動地流經凈化過濾器，通過SF6壓縮機壓縮冷卻，可以氣態也可以在一定高壓下以液態形式儲入SF6貯罐。
2、SF6開關抽真空
通過真空泵把開關中的空氣及濕氣可以抽除，真空泵的出口通向大氣。
3、充氣
經凈化和干燥的SF6從貯罐充回到已抽成真空的氣室中，直到氣室內壓力達到調定的工作壓力。上述工作分兩個步驟進行:
借助SF6貯罐壓力使氣體流向SF6開關，直至達到預熱及內裝高效吸附劑，凈化效果更顯著(無需頻繁更換吸附劑)。
(5)裝置電氣系統三相電源自動確認、斷相自動保護。
(6)裝置控制系統采用技術的SF6閥門
主要配置：
1、SF6壓縮機要求:CA-0300封閉壓縮機
a:理論排氣量:12m3/h
b:大排氣壓力:2.5Mpa
c:小吸氣壓力:50Kpa
d:大吸氣壓力:0.35~0.8 Mpa
e:功率:2.2KW
f:電源:380V 50HZ
2、真空泵采用:雙級旋片式真空泵
a:真空泵采用水冷式
b:抽真空速率4L/s
