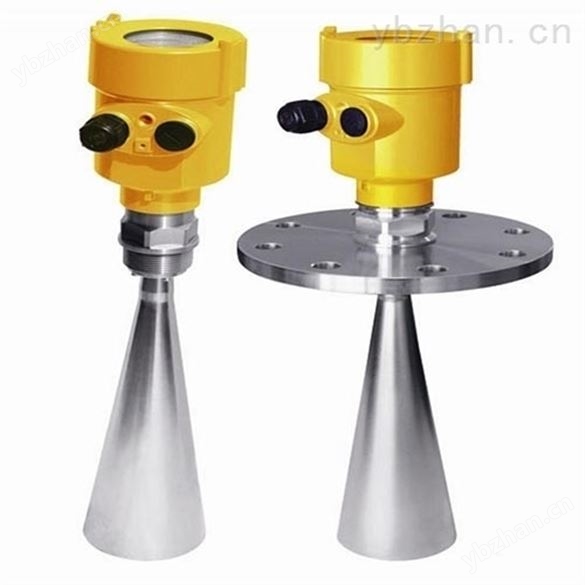

脈沖雷達料位計 返回列表頁

脈沖雷達料位計是一種微波物位計，它是微波（雷達）定位技術的一種運用。它是通過一個可以發射能量波（一般為脈沖信號）的裝置發射能量波，能量波遇到障礙物反射，由一個接收裝置接收反射信號。根據測量能量波運動過程的時間差來確定物位變化情況。由電子裝置對微波信號進行處理，zui終轉化成與物位相關的電信號。在微波物位測量設備中，使用的能量波通常是高頻電磁波。該設備使用的能量波是脈沖能量波。一般脈沖能量波的zui大脈沖能量為1mW左右（平均功率為1μW左右），不會對其他設備以及人員造成輻射傷害。

脈沖雷達料位計適用范圍及特點

用于對液體、漿料及顆粒料的物位進行非接觸連續測量，適用于溫度、壓力變化大、有惰性氣體或蒸汽存在的場合。它采用微波脈沖（PTOF）的測量方法，并可在工業頻率波段范圍內正常工作。波束能量低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

具有以下特點

1、無盲區，高精度

2、兩線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。

3、不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響

4、安裝簡便，牢固耐用，免維護

5、輸出信號為4mA～20mA或依照HART協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件實現簡單的組態設定和編程

6、測量靈敏，刷新速度快。

7、適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達350℃


雷達料位計操作說明

使用面板上的四個按鍵即可實現儀表的參數設置、調試及檢測等功能。

菜單結構可參見（附表1）。圖中向右橫箭頭的過渡由鍵實現；向下的箭頭過渡由鍵實現；鍵實現橫箭頭的向左過渡。

基本設置包括儀表的基本參數：低位調整、高位調整、物料性質、阻尼時間、輸出映射、定標量單位、定標、量程設定、盲區范圍、傳感器標簽。

顯示設置儀表的顯示方式：顯示內容、對比度。

診斷完成儀表的檢驗、測試功能。主要有：測量峰值、測量狀態、選擇曲線、回波曲線及仿真。

服務包括虛假回波、電流輸出、復位、語言、通訊地址、密碼、距離偏量、包絡幅度和信號閥值、多點標定、優先降低。

儀表基本信息如傳感器類型、序列號、生產日期、軟件版本。

儀表在運行狀態下按鍵進入編程狀態，顯示編程主菜單。按鍵可選擇編程子菜單，按鍵可確認并進入子菜單中的編程項，按鍵可變更不同的編程項，按鍵進入該編程項。每個參數編輯完成后，需用鍵確認，否則編輯無效。完成編

輯后，按鍵退出編程狀態，返回運行狀態。在編程的任意時刻，可按放棄編程，退出參數項編程狀態。

當菜單進入字符/數字編程狀態時，被編輯的參數*位反黑，此時，可按鍵改變?cè)撐蛔址?數字，直到所需字符/數字，按鍵，字符位/數字依次反黑，可對其它位編程。編程完畢，按鍵確認編程。

可選參數是指編程項有數個被選參數項，供用戶選擇。用鍵將箭頭指向所需參數項處，按鍵確認編程。

基本設置包括主要儀表參數的設置，如高低位調整、阻尼時間等。在運行狀態下，按鍵進入編程狀態，液晶顯示主菜單。


注意事項：

1：測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐底為凹型或錐形，當物位低于此點時無法進行測量。

2：若介質為低介電常數當其處于低液位時，罐底可見，此時為保證測量精度，建議將零點定在低高度為C的位置。

3：理論上測量達到天線*的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的*至少100mm。

4：對于過溢保護，可定義一段安全距離附加在盲區上。

5：較小測量范圍與天線有關。
