一、產品概述

在我國的煤礦、洗煤廠、焦化廠、電廠、鋼鐵廠、運煤碼頭及各種用煤單位中，國家環保、衛生等部門不斷重視和加強對放射 源的管理及備案，使新放射源的審批辦理手續愈加繁瑣，使用維護成本也越來越高。為此，濟寧華瑞自動化技術有限公司開發了基于煤炭的天然γ射線放射原理來實現灰分檢測的環保型在線灰分儀，它不僅可以解決有放射源灰分儀使用和維護不便的問題，還可有效地彌補了放射源灰分儀在測量灰分時的一些不足。

二、工作原理

煤灰分是煤在一定溫度下充分、*灼燒后，氧化物殘渣所占的質量分數即重量百分比。煤灰分與煤的熱量密切相關，為提高燃煤的利用效率，必須嚴格控制煤產品的灰分。國內外的科學研究結果認為，射線在自然界中普遍存在，巖石和土壤中都有一定量的天然放射性元素（如鉀、鈾和釷等），燃煤也不例外，并且燃煤中的礦物質（灰分）比有機質含有更多的天然放射性元素。對于一定質量的煤碳，通過檢測其自身發出的γ射線能量，結合重量等參數，經數學公式運算處理后即可得到灰分含量。運用此原理，由超聲波高度補償探頭得出瞬時高度變化（每秒測試上千次數據），由超高靈敏度的自然γ射線灰分傳感器探測到γ射線的能量，經軟件系統數據處理后，即可對煤炭的灰分含量進行在線測量。

三、產品核心配置部件

1、在線灰分儀探頭

探頭裝在環境輻射屏蔽體內，安裝在上、下皮帶的中間 位置，緊挨著上層皮帶，煤炭中的天然γ射線被灰分儀探頭捕捉到，根據灰分越大，γ射線發射出的能量也越大，此信號轉化為相應的電信號，通過軟件進行數據處理后即可得出灰分值，我們采用*的傳感器，該傳感器具有響應時間快、靈敏度高、數據分辨率高。

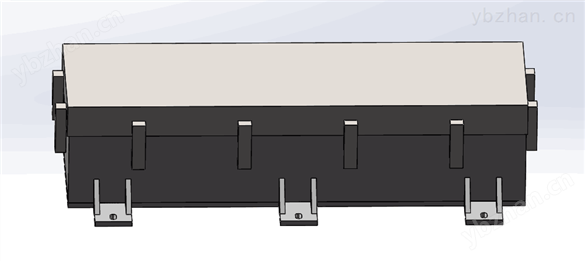

2、環境輻射屏蔽體

環境輻射屏蔽體在輸煤皮帶上方，是一個鉛塊組成的結構體，其具體外形尺寸取決于現場皮帶大小。環境輻射屏蔽體將待測煤流與外界環境隔離開，可有效地屏蔽外界的環境射線，排除環境本底射線影響，以便更高效地探測煤流發出的γ射線。

3、電腦處理系統

包括工業電腦和儀表箱，專業的軟件處理系統，軟件可以設置參數，以及對物料就行數據標定，線性回歸，參數修改，數據顯示，歷史數據記錄等功能。同時預留有一路在線水分儀接口，可接入水分值數據后實時計算煤炭的熱值數據。

4、高度補償探頭

可實時對物料的高度變化進行數據補償，高度（重量）數據進入軟件系統后綜合運算，得出真實灰分含量。

5、數據輸出

數據輸出：4-20mA 、RS485、以太網輸出可選，可連接 PLC（可根據顧客要求定做輸出接口）。

四、產品優點

1、在線測量煤質灰分，不含放射源，安全環保，我們研發的無源灰分儀可以測量所有放射元素，理論上可以測量 1024 種放射元素，更加精準；

2、在線測量煤流的高度變化進行高度補償；

3、濟寧華瑞自動化技術有限公司同時具有性能可靠的在線微波水分儀，可以和灰分儀數據對接，實時計算熱值數據，這是其他廠家不具備的優勢；

4、可以根據灰分、水分數據，通過計算公式得出發熱量測量結果，得到更準確的燃煤發熱量數據；

5、測試數據可以實時記錄在工業電腦中；

6、可以通過4-20mA、RS485、以太網信號等接口和PLC進行遠程通訊；

7、可以存儲多種煤種的通道，使得儀器適用于各種煤種；

8、無放射源：沒有輻射安全隱患，更安全；簡化了管理，不存在與放射源有關的任何管理，運行成本低；

9、實時性強，遠優于有源灰分儀的實時性；

10、應用性對比放射源的灰分儀更廣；

11、標定的工作量更少：可采用靜態標定法，現場標定時可停皮帶，只需靜態鋪煤，所以工作量相對于動態標定較少，標定周期更短了；

12、測量皮帶寬度大：對皮帶上煤流的全斷面進行灰分檢測，灰分數據更準確、更具有代表性，放射源的灰分儀只能測試中間一個點，代表性差；

13、新增功能：可引入煤炭水分含量數據，自動運算、實時給出煤的發熱量數據。

五、產品技術參數

1、電源供應：110 ~ 230VAC 交流

2、產品配置：主機探頭，工業電腦(尺寸可選），處理單元，專用軟件，高度補償探頭。

3、精度：0.5% ~ 1.5%（根據應用而定）

4、工作溫度：-20 ~ 55℃

5、濕度范圍：5 ~ 95%

6、探頭防護等級：IP65

7、數據輸出：4 ~ 20mA 、RS485、以太網輸出可選，可連接PLC。

8、軟件功能：可標定，線性回歸，參數設置及顯示數據，歷史記錄。

9、可擴展功能：可選擇連接水分儀實時計算熱值數據功能。

10、屏蔽裝置：需加配鉛板屏蔽裝置（屏蔽周圍環境放射源的干擾）

六、測量精度(根據產品而定）

七、應用范圍

目前已廣泛應用于選煤廠、煤礦、火力發電廠、煤焦廠、煤化工、鋼鐵廠、水泥 廠、民用煤等工業用煤、配煤、煤生產，出口煤炭檢測等行業。
