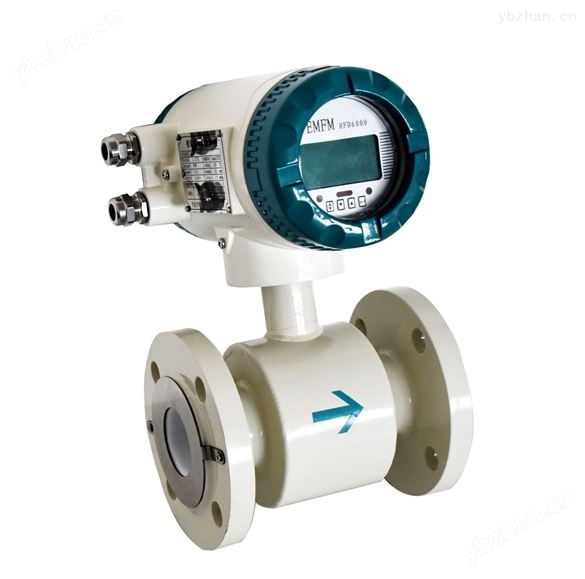

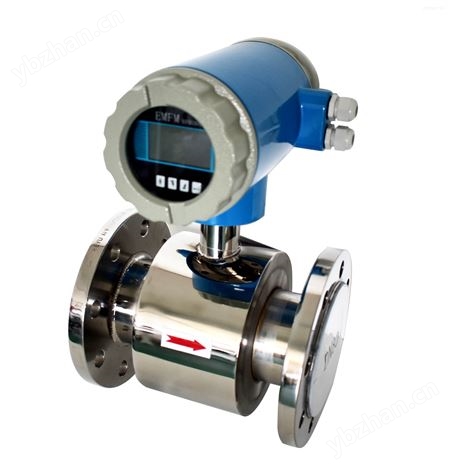

智能電磁流量計 返回列表頁

• 智能電磁流量計主要技術參數

• 1、液晶寬屏顯示，一屏多行，流量單位可選，累積量9位，零點，量程可調，流量上下限報警，空管報警，小信號切除，可測雙向流，故障自診斷，可與上位機通信，帶電流頻率脈沖輸出；

     2、精確度可選擇：±0.2％（定做）、±0.5％（出廠默認）；

     3、被測液體溫度：<80℃（內襯氯丁橡膠）；<180℃（內襯F4）；<60℃（聚氨酯內襯）；<260℃（PFA內襯）；

     4、被測液體壓力：0.6－40Mpa（高壓定做）

     5、環境溫度-25℃－+60℃；

     6、工作電源：外接交流220V，外接直流24V，內置干電池（可連續工作3－5年）；

     7、電器接口：M20X1.5；

     8、防護等級：IP65（防噴水型）、IP67（短時間浸水型）、IP68（潛水型）

     9、與工藝管連接：法蘭連接，法蘭夾裝（定做），螺紋連接（定做）；

     10、防爆標志：ExdeibⅡBT4；

     11、通信協議:RS-485,HART；

     12、掉電保護數據保存10年以上.。



• 工作原理、主要用途及應用領域

    電磁流量計是根據法拉第電磁感應定律工作的。當流體以平均流速V通過電磁流量計時，相當于導體作切割磁力線運動，產生感應電動勢E，流速V越大產生的感應電動勢E越大。

    由于電磁流量計具有準確度高、誤差小、無阻力、無壓損、性能可靠、長期使用穩定等許多優點，可用于測量多種液體流量。如：酸、堿、鹽等強腐蝕性流體

    各種污水、生活污水、工業廢水、電鍍廢水、造紙、印染廢水、自來水、河水、井水等

    有衛生級要求的牛奶、酒類、淀粉液、藥品液等食用、科研流體等

    有高壓條件要求的泥漿、水泥以及油田礦山高壓注水等

    有微小流量要求的如精細化工、醫藥等小管道小流量等

    有磨損要求的礦漿、紙漿、果漿等漿液等

    有安裝要求的插入式或帶壓安裝插入式等

    有攜帶方便，用于檢測多種口徑管網流量要求的便攜式等

    有與工藝管連接方便要求的螺紋、卡套、卡箍、油輪等接頭的等

    所以說，電磁流量計可廣泛適用于自來水廠、污水處理站、造紙、印染、紡織、化纖、冶金、鋼鐵、石化、礦山、電廠、油田、醫療、生物、食品、精細化工、學校、科研等需要測量液體流量的場所。

• 智能電磁流量計選型須知

    1、流量計流量范圍計算

    （1） 可測流量范圍對應流速為0.1－15m/s

    （2） 常用經濟流速范圍為0.5-5m/s

    （3）流量、流速、口徑三者對應關系式Q=0.002826VD2

    2、電極材料的選擇（摘自《腐蝕數據與選材手冊》）

    3、內襯材料的選擇

• 如何選擇安裝點安裝流量計

   （1）可選擇水平或垂直管段安裝，若為水平管道，請安裝在低處；若為垂直管段建議流向由下往上為宜。在安裝與測量

   中，不得出現非滿管情況（非滿管型流量計除外）。

   （2）測量位置應選在上游大于5D和下游有3D直管段處(D為儀表內徑)；

   （3）測量點選擇應盡可能遠離泵、閥門等設備，避免其對測量的干擾（閥門要安裝在儀表下游）；

   （4）測量點選擇應盡可能遠離大功率電臺，強磁場干擾源等（否則要采取單獨接地，接地電阻＜10Ω)。

   （5）安裝位置如下圖所示：

• 產品制造標準

       GB/T 18660-2002

       GB/T 18695-2002

    JJG1033-2007 電磁流量計檢定規程

    JB/T 9248-1999 電磁流量計行業標準

• 信號線、勵磁線、電源線、輸出線、電氣接口等型號規格

   1、信號線：型號規格為RVVP2X32/0.2（距離小于100米）

   或用STT3200雙芯雙重屏蔽電纜（＜50μS/cm或分體距離大于100米）

   2、勵磁線：型號規格為YHZ-2X1

   3、電源線和輸出線可用普通電纜線

   4、電氣接口：采用PG11，防爆型電氣接口采用TDKJT防爆電纜密封接頭。
