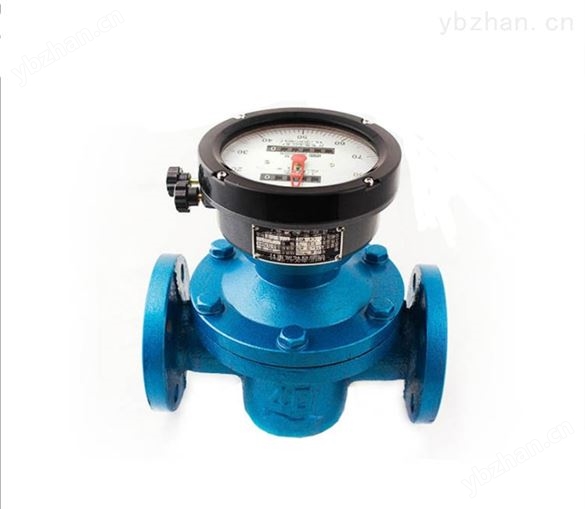

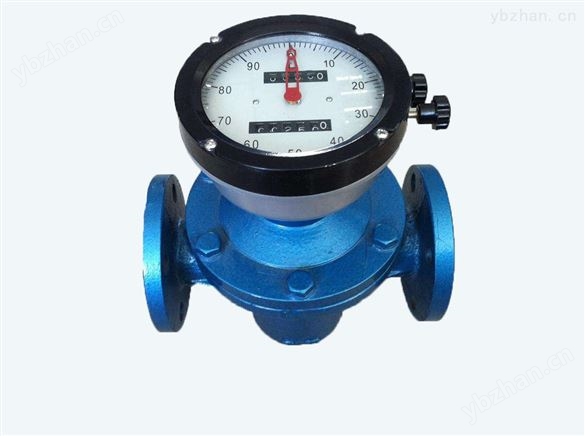

汽油流量計

概述

    橢圓齒輪流量.計是容積式流量計中zui常見的一種。歷史悠久，廣泛應用在石油、化工、食品、船舶、制藥、造紙等行業。用于多種粘度范圍介質的測量。尤其適用于測量低粘度的介質。有機械計數器和電子計數器兩種。

特點

• 外殼體材質有多種供選擇：鋁、不銹鋼及鑄鋼、PPS、青銅等；
• 轉子有多種材質：鋁、鑄鐵、不銹鋼、銅、哈氏合金、石墨等；
• 軸承材質有多種供選擇：石墨、陶瓷、硬質合金、青銅、不銹鋼密封軸承等；
• O形環的材質有VITON、氟橡膠、不銹鋼、特氟隆供選擇；
• 具有機械、電子兩種計數器，多種輸出方式：脈沖當量、4-20mA 、RS485、Hart等；

工作原理

橢圓齒輪流量.計的計量是由殼體和一對齒輪轉子及上下蓋板等組成，他們之間已知體積的空腔作為流量計的計量單元。齒輪轉子靠其進口處的微小壓差推動旋轉，并不斷將進口的液體經空腔計量后送到出口。根據轉子的轉動次數傳遞給計數器（二次表），指示流量。

橢圓齒輪流量.計結構原理圖

技術參數

主要技術參數

流量范圍

※可訂做非標流量的流量計

 流量計的安裝

流量及安裝應選擇震動盡量小的場所，在流量計進口前應安裝過濾器，為計量更準確，應排除管道中的氣體，尚需安裝消氣器。在安裝之前應先掃線，將管道中污物、焊渣清除干凈，并應設有旁路管道。

 安裝方式示意圖

一般應按下列方式安裝

選型代碼
