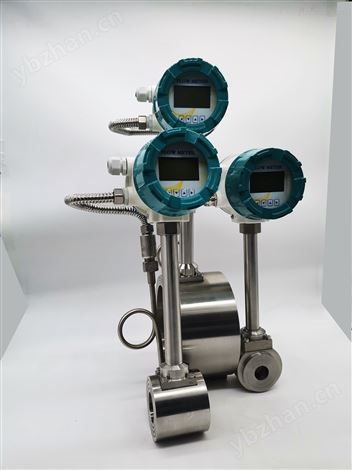

高溫飽和蒸汽流量計 返回列表頁

高溫飽和蒸汽流量計選型五個必要參數：管道口徑、介質名稱、溫度、壓力、流量范圍

工作原理、主要用途及應用領域

1.工作原理

    在測量管中垂直插入一個三角柱形的旋渦發生體時，流體碰到三角柱后，就會在其兩側交替地產生有規則的旋渦，旋渦頻率和流體速度成正比。

2.渦街流.量計主要用途及應用領域
   渦街流.量計具有測量誤差較小、流量范圍較寬和結構簡單、安裝使用方便等特點，因此可廣泛應用于熱電站供汽公司、造紙、印染、紡織、化纖、冶金、鋼鐵、石化、礦山、電廠、油田、醫療、生物、食品、精細化工、學校、科研等需要測量氣體、液體和蒸汽流量的場所。
3.渦街流.量計產品分類
    在全國同行業中，我公司生產的渦街流.量計品種多、規格齊，系列廣，如下所述：


      渦街流.量計儀表選型是能否用好流量計的重要工作，要獲得準確的測量結果，選型時應該注意，介質溫度、壓力、流量范圍及安裝環境等技術參數，其中流量范圍的選擇尤為重要，流量太小儀表難以檢測出信號，流量太大儀表容易超量程。

渦街流.量計的安裝
    傳感器安裝時包括表體、墊片、法蘭、雙頭螺栓等，如下圖所示：

（一）、安裝注意事項
1、流體流向必須與傳感器表體上的流向一致;
2、安裝傳感器時，在電焊法蘭或管道過程中，傳感器須不在管道上，以免電焊時管道溫度過高損壞傳感器的
電子放大板；
3、傳感器兩邊的法蘭必須保持平行，否則容易泄漏。
4、傳感器可安裝在水平管道上，也可安裝在垂直管道上。


（二）、傳感器在水平管道的側裝
無論測量何種流體，傳感器可以在水平管道上側裝。特別是測量過熱蒸汽、飽和蒸汽和低溫液體，若條件允許
采用側裝，這樣流體的溫度對放大器的影響較小。

(三)、對旁通管的要求
在需清洗的管道上安裝傳感器，當管道內的流體不能因為檢修傳感器而停供的情況下，可以安裝旁通管，如下圖所示：


（四）、對管道振動的要求
傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處
分別設置管道緊固裝置，并加防振墊。
特別注意：在空壓機出口處震動比較強，不能安裝傳感器，應安裝在儲氣罐之后！

（五）、對上下游直管道的要求
為了保證儀表能正常工作，傳感器安裝點上下游必須有一定長度的直管道，用于減弱消除管道阻流件造成的干擾旋渦，使流動趨于平穩，安裝前后直管道如下表：

注：當直管道不夠長時，一般要保證*D后5D的要求 ，否則要加裝整流器


渦街流.量計主要技術參數
1、測量流體：過熱蒸汽、飽和蒸汽、壓縮空氣、水以及其他常見氣體和液體
2、準確度等級：±1.0％（液體），±1.5％（氣體）
3、額定壓力（可選擇）：1.6MPa、2.5MPa、4.0MPa
4、流體溫度：-40℃—+350℃
5、工作電源：外接直流24V，內置干電池（可連續工作2年）；
6、輸出信號（可選擇）；頻率：4－20mA，RS-485，HART協議
7、電器接口：M20X1.5
8、防護等級：IP65
9、環境溫度：-40℃—+60℃（無LCD），0℃—+60℃（帶LCD）
10、與工藝管道連接（可選擇）：法蘭夾裝，法蘭連接或螺紋連接（定做）
11、安裝方式（可選擇）：水平、垂直、傾斜、倒裝
12、防爆標志：ExdⅡBT3－6
13、壓損ΔP=1.1ρV2 (Pa)

產品制造標準
JJG029-2007 渦街流量計檢定規程
JB/T9249-1999 渦街流量傳感器標準


特別提示：所有高溫飽和蒸汽流量計都需要根據參數選型后報價，網頁上價格不作為采購謝。
