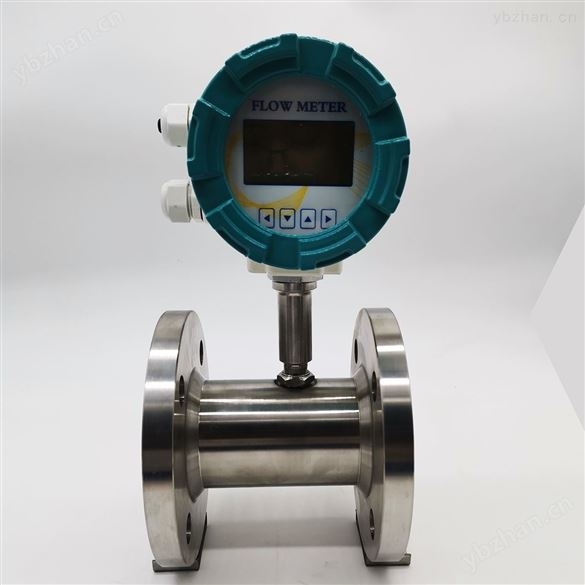

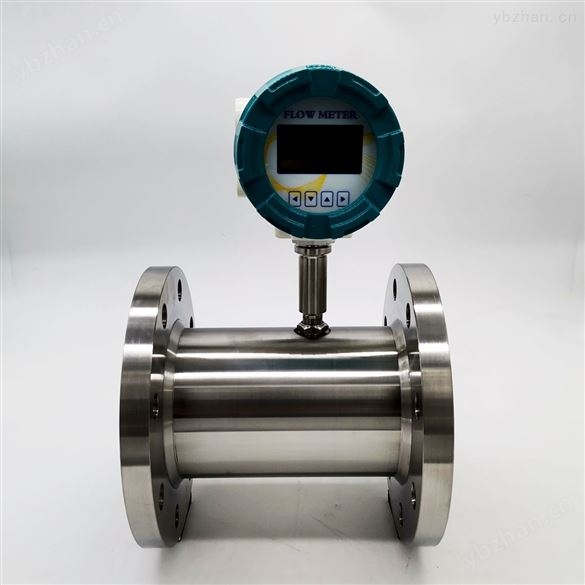

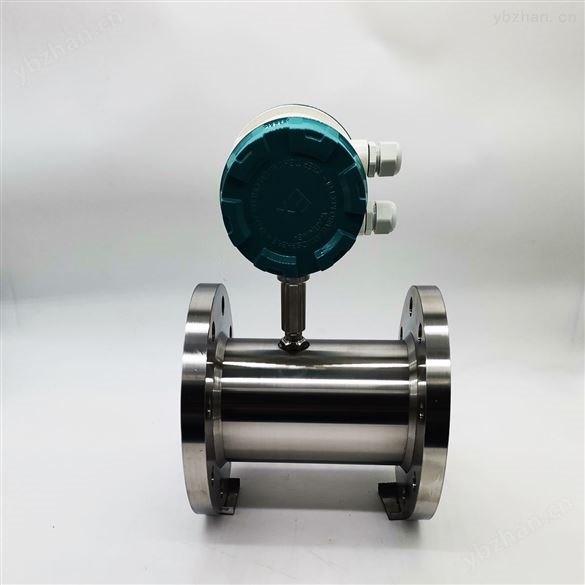

工業甲醇流量計 返回列表頁

工業甲醇流量計概述

液體渦輪流量計的技術性能、型號，以及安裝、使用和維護。

    LWGY型渦輪流.量計為一種速度式流量計量儀表。用于測量充滿封閉管道，連續流動的液體體積流量。

    LWGY型渦輪流量傳感器與相應的流量顯示儀表——流量積算儀配套使用，也可與LWGY/TBS型轉換顯示器等組合在一起構成一體型，用來測量并顯示液體的瞬時流量和累積流量，且可輸出電脈沖信號和/或標準電流信號，還具有失電數據保護功能。

    渦輪流.量計傳感器適合于測量粘度低的液體，具有精度高、可承受的工作壓力大等特點。廣泛用于石油化工、冶金、科研等領域，也可用于食品行業和液壓系統上。前置放大器分一般型、4-20mA標準電流信號輸出型和防爆型，流量檢測器有普通型、耐磨型、防腐蝕型，其中耐磨型除軸承和軸采用硬質合金（25mm口徑以下軸承采用紅剛玉）外，并設計成對葉輪有適當的反推力，使之更適合于測量汽油等潤滑性能較差的液體。

    本產品執行標準：Q/TDUU02-2006 LWGY渦輪流量傳感器

 主要技術性能

1 .性能指標

  工業甲醇流量計(傳感器)的公稱通徑、公稱壓力、zui大壓力損失、流量范圍等技術性能見表1。

表1

    注：“*”為特殊定貨，

    公稱通徑為2mm的，流量范圍0.040~0.13m³/h時基本誤差：±1%讀數的，≤0.040m³/h時基本誤差：±1%滿度值的。

    公稱通徑為3mm的，流量范圍0.085~0.250m³/h時基本誤差：±1%讀數的，≤0.085m³/h基本誤差：±1%滿度值的。

    表中所示流量范圍為常規值，如有需要可根據用戶要求作適度擴展，其低流速可擴展至0.3m/s左右，有的規格可更低些，其擴展區域內的精度按滿度值的相對誤差表示。

• 被測量介質：液體（避免多相流）
• 介質粘度范圍：≤5mPɑ·S
• 標定：出廠前用水標定

2.正常工作條件

    流體溫度范圍：-20～+100℃，高溫型-20~+150℃

    環境溫度：-25～55℃

    環境濕度：≤80%RH

    電源電壓：前置放大器12V（特殊定貨5~24V）

    LWGY/TBS型轉換器24V

3.安裝

• 安裝方式：安裝在水平管道上
• 連接方式：LWGY-2～3，PN1.6MPa非螺紋密封的管螺紋連接

                          LWGY-4～25，PN6.3MPa非螺紋密封的管螺紋連接

                      LWGY- 4～25，PN16MPa，PN25MPa卡套式連接

                               LWGY- 6～25，PN4.0MPa夾持式連接

                               LWGY- 10～25，PN4.0MPa法蘭式連接

                               LWGY- 15～100，快卸式連接

                               LWGY- 40～300，法蘭連接

      所有管道連接用的法蘭、螺栓、密封墊圈、卡套、卡箍等均由用戶自備。如需本公司提供，請在定貨時提出。

3.4 接觸液體部件的材質：

• 主體、導向座：1cr18Ni9Ti
• 葉輪：2cr13(或329J)
• 軸承：A型：浸漬樹脂石墨

         B型：硬質合金（DN≤25mm的為紅剛玉）

         C型：聚四氟乙稀。

• 軸： A型：1cr18Ni9Ti
•      B型：硬質合金

4.  結構及工作原理

    渦輪流量傳感器由（1）殼體；（2）前支撐；（3）渦輪；（4）磁電接近式傳感器；（5）后支撐； （6）導流器；（7）軸承等組成。

    磁電接近式傳感器內設置有yong久磁鐵，感應線圈和放大單元，當被測流體經過流量計時，推動渦輪旋轉，渦輪周期性地改變磁路的磁阻值，使通過線圈的磁通量發生周期性變化，從而在線圈內感應出脈動電信號，經放大和處理后傳送至二次儀表，或就地作現場顯示，以實現流量積算。

    在測量范圍內，葉輪的轉速與瞬時流量成正比，也即脈沖總量與累計流量成正比。兩者的比值稱為儀表常數以“K”（次/L）表示。由實流標定得到每臺流量計的儀表常數值。將流量計測得的脈沖頻率f和脈沖總數N，分別除以該流量計的儀表常數K，便可求得瞬時流量q（L/s）和累積流量Q（L）。即：

    q = ƒ/K  (L /s )………………………………………（4-1）

    Q = N/K （L）……………………………………….（4-2）

5. 型號和后綴代碼說明

LWGY 型渦輪流量計型號和規格代碼表

    注：  1、法蘭連接尺寸按JB/T 81-1994或JB/T 79-1994

          2、選用項說明：HT—為高溫型≥120℃～150℃；AC — 耐腐蝕型；AG—防垢；TZ—特制品

6.安裝說明

1）安裝場所

• 安裝場所應符合環境溫度在-25～+55℃范圍內，濕度＜80%RH
• 通風良好、避免日曬、雨淋
• 避免在配管有振動或應力的場所
• 避免易受到強烈熱輻射、放射性影響的場所
• 必須避免外界強電磁場對檢測信號的干擾。如不能避免時，應在流量計(傳感器)的放大器上加設屏蔽罩等措施來消除干擾。
• 在有防爆要求的場所，應采用隔爆放大器
• 安裝位置應考慮便于安裝、操作、維修

2）安裝姿勢和位置

    為了保證具有高的測量精度，流量計(傳感器)應水平地安裝在水平管道上，并使流量傳感器上指示流向的箭頭方向與液體的流向一致。如必須垂直安裝，應使液體的流向自下而上，以確保流量傳感器的主體內充滿液體。

3）配管要求

    為了消除管道內橫截面流速分布不均勻對測量精度的影響，流量傳感器上下游應具有一定的直管段，或安裝整流器來代替部分直管段。一般，上游直管段不小于15D，下游直管段不小于5D（D為流量傳感器公稱通徑）。通常推薦上游直管段長度L如下：
