DN80玻璃轉子流量計使用方法

本產品具有高靈敏度，測量范圍寬，使用維護方便等特點。該儀表連接方式為法蘭連接。在恒壓條件下，利用流通截面的變化來測量非混濁的非脈動流的液體或氣體的流量計。

一、技術參數
(1) 測量范圍：水(20℃) ：(4 ～36000)L/h
            空氣(1.013×105Pa，20℃) ：(0.12 ～1000)m3/h
(2) 范圍度：10:1
(3) 準確度等級：1.0 級；1.6 級
(4) 錐管：NG60 ：光管；FG60 ：帶筋管
長度：300mm
標尺：DN(15 ～50)NG60 錐管：毫米標尺及流量標尺
FG60 錐管：百分標尺及流量標尺
DN80 ：刻度流量標尺
(5) 浮子：NG60 錐管：A Ⅲ
FG60 錐管：C Ⅲ、D Ⅲ、C ⅢL、D ⅢL、Z Ⅲ
(6) 允許被測流體狀況
大壓力(MPa) ：DN15.DN25 ：1.0 ；DN40 ：0.9 ；
DN50 ：0.7 ；DN80 ：0.5
介質溫度-5℃～+120℃
環境溫度：-20℃～+100℃-20℃～+65℃

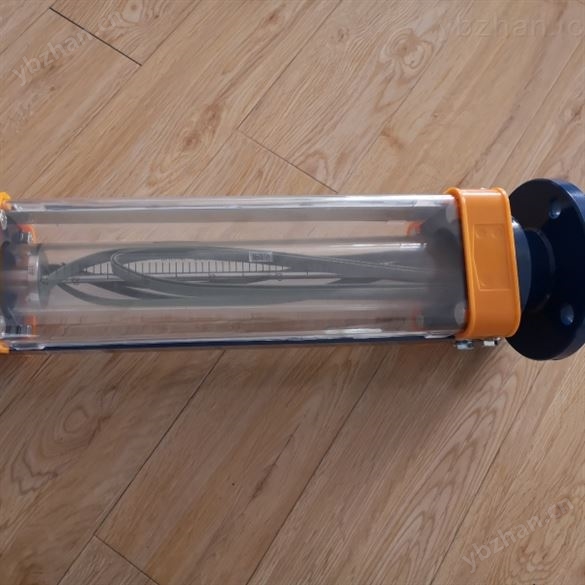

DN80玻璃轉子流量計使用方法

二、技術參數
流量上限值：流量計能按規定精確度測量的大流量。
流量下限值：流量計能按規定精確度測t的小流量。
誤差值：流量計誤差的大允許值。
量程比：流量計的流量上限值與下限值之比值。
標定：在標定狀態下， 通過一系列已知值來確定流量計標度的過程。
流通面積：流盤計錐管內徑與浮子工作直徑之間的有效環隙橫截面積。
標定狀態：標定時 流量計上游所處的溫度和壓力狀態。
精確度等級：流量計的一種分級，凡屬同一精確度等級的流量計應滿足該類流量計規定的全部共同精確度要求。
示值：流量計指示的容積流量值。

三、安裝
1、首先應檢查其技術參數如：測量范圍，精確度等級，額定工作壓力，溫度等一系列參數是否符合使用要求。
2、在準備安裝時， 要將流量計中起運輸保護作用的頂襯物取出。并且檢查錐管有無破損，浮子能不能自由上下移動，確定正常以后就可以安裝。
3、新裝的管路在玻璃轉子流量計安裝前應沖洗干凈。
4.大口徑流量計由于較重，為避免管道彎曲，必要時可采取加固支承等措施。安裝時還需避免轉子流量計受過大的拉，壓，扭等力。以免產生過大的外力而損壞錐管。
