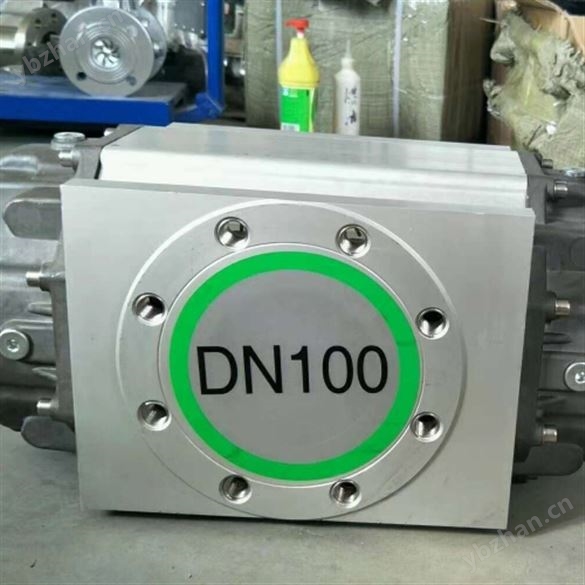

LLQ-50氣體腰輪流量計使用方法

本產品可現場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。

一、技術參數
執行標準：JB/T 7385—1994《氣體腰輪流量計》
儀表口徑及連接方式：25、40、、50、65、80、100   采用法蘭連接
精度等級：±1.5%R、±1.5%R
儀表材質：表體：鑄鋁或鑄鐵； 轉子：優質鋁合金； 轉換器：鑄鋁
使用條件：介質溫度：-25℃~55℃；環境溫度：-25℃~55℃
相對溫度：5%~90%；      大氣壓：86~106kPa
防爆等級：ExdⅡBT4

LLQ-50氣體腰輪流量計使用方法

二、特點
1、運行可靠，壽命長。高精加工和平衡的腰輪轉子、表面高硬度處理，無接觸和磨損，良好的潤滑環境保證流量計的長期可靠運行。
2、流量范圍寬，起動流量低。
3、精度高，計量性能可靠。無需調整精度，不受測量介質條件變化的影響。
4、雙電源供電功能，既可以實現低功耗采用內置鋰電池供電，也可以雙向兩線制供電和輸出信號方式，并同時具備RS485通訊功能。
5、內置的溫度和壓力補償，能夠直接補償實時密度，積算出介質的標準體積流量。
6、積算儀內智能一體化處理保證在外部干擾下提供穩定可靠的測量，具有的過程可靠性。

三、安裝

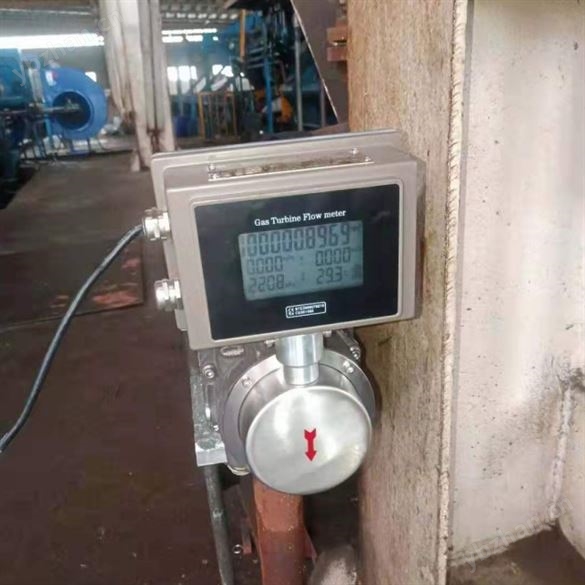

1、羅茨流量計的安裝盡量采用上進下出式的安裝方式。這是因為，采用上進下出的方式，燃氣中含有的雜質通過腰輪轉動，可以部分被帶出計量室，減少在計量室內壁的附著；如果采用左進右出式的安裝方式，則雜質就會沉積到計量室內壁中，不能及時排出，容易造成腰輪的卡死。這一點，在煤氣計量上尤為重要。
2、安裝前必須吹掃管道，防止焊渣、砂粒、銹蝕物、油脂等異物進入計量室，引起腰輪卡死；
3、流量計前端需要安裝過濾器（Y型過濾器或軸流式過濾器），過濾氣體介質里的粉塵、水分、油份等雜質。
