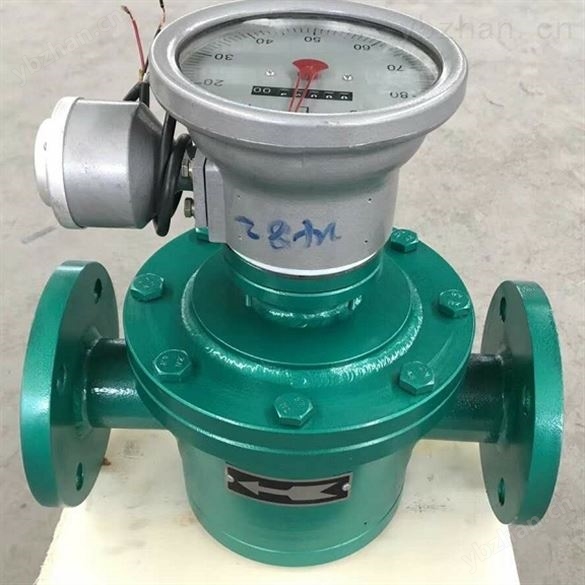

LC-40橢圓齒輪流量計說明

本產品精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。

一、特點：
1、流量測量與流體的流動狀態無關，測量范圍廣。
2、粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。
3、橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量。
4、流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
5、測量精度較高：0.2級與0.5級。
6、可測量各種油品及對鑄鐵液體介質的計量。

LC-40橢圓齒輪流量計說明

二、主要技術參數：
1. 精度等級：普通型0.5級,高精度0.2級
2. 介質壓力：普通型1.6MPa,高壓型3.2MPa
3. 粘度范圍：普通型：0.6~200mpa.s,高粘度200~1000mpa.s
4. 介質溫度：普通型<120℃,高壓型<200℃
5. 表體材質：鑄鐵,不銹鋼等
6. 轉動部件：,不銹鋼等
7. 本爆：ExiallAT3
8. 連接方式：法蘭連接DN10~DN100,螺紋連接DN10~DN50
9. 安裝方式；水平,垂直
10. 口徑系列：DN10,15,20,25,40,50,80,100
11. 壓力損失：≤0.1 MPa

三、安裝與使用：
1.安裝前,表面管道應仔細清除雜物。在安裝變送器時,應防止雜物跌入管道。橢圓齒輪盡可能安裝成水平位置。
2.在變送器前需裝過濾器,防止變送器因雜物而扎住而阻塞管道。過濾器應定期清洗。
3.應安裝泵的輸出端,否則也會造成儀表誤差增大。
4.周圍不應有影響儀表工作的強磁場存在。
5.在使用時,應使表內充滿液體。被測液體內不應混有氣體,否則應安裝氣體分離器。
