國產雷達液位計說明

本產品具有測量精準、性能穩定、可靠性高、維護簡便、適用范圍廣等優點。可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行測量。

一、應 用：
1、河水水位、灌區明渠水位、海水潮位自動監測系統。
2、城市供水，排污水位監測系統。
3、調壓塔（井）水位監測。
4、水庫壩前，壩下尾水水位監測。
5、山洪預警、汛情預警、水情監測系統。

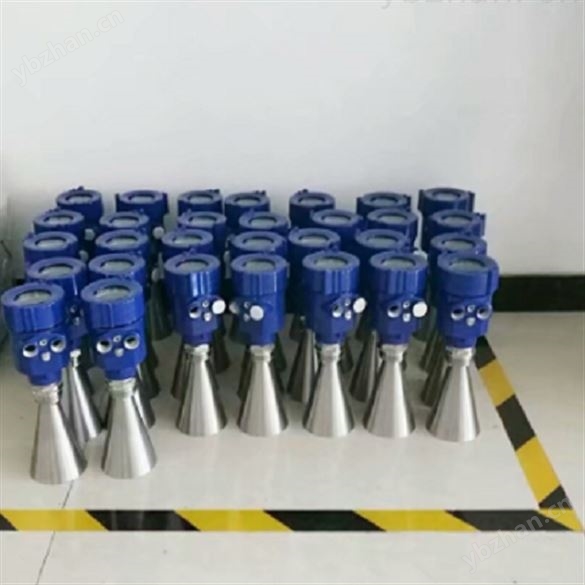

國產雷達液位計說明

二、性能指標：
應 用： 固體料、過程容器或強粉塵易結晶、結露場合，固體顆粒、粉塵，輕微腐蝕的液體，各種強腐蝕性液體，衛生型液體存儲容器，強腐蝕性容器
測量范圍： 70米
過程連接： 萬向法蘭，螺紋
過程溫度： -40～250℃
過程壓力： -0.1～0.1MPa
精 度： ±15mm
頻率范圍： 26GHz
防爆等級： Exia ⅡC T6 Ga/ Exd [ia] IIC T6 Gb
防護等級： IP67
現場顯示： 四位LCD 可編程
外 殼： 鋁 / 塑料
信號輸出： 4-0mA/HART(兩線/四線)  RS485/Modbus

三、安裝要求：
1.盡量不要安裝在罐子中央。
2.離罐壁為罐直徑1/6處，較小距離為200mm。
3.不能安裝在入料口的上方。
注意事項：測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。理論上測量達到天線*的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的*至少100mm。對于過溢保護，可定義一段安全距離附加在盲區上。
