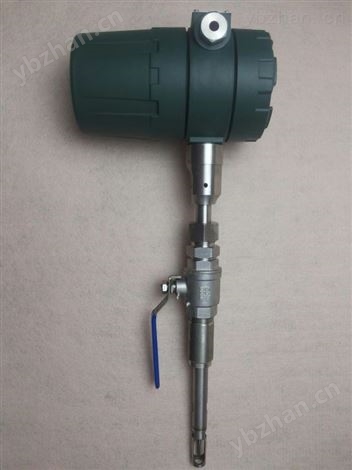

插入式熱式氣體質量流量計使用方法

本產品同時可以測量過程氣體溫度，多種計量單位可現場選擇，提供兩路4-20mA分別是瞬時流量和溫度，流量還有脈沖輸出。

一、技術指標：
測量介質：各種氣體（乙炔氣除外）
管徑范圍：DN10～600mm
流速范圍：0.1～100Nm3/s
準確度：±0.5%，±1%
介質溫度：-40～350℃
工作壓力：<4MPa，耐高壓型<20MPa
供電電源：一體型DC24V,分體型AC220V
輸出信號：4～20mA(負載<500Ω) RS485
管道材質：碳鋼、不銹鋼、鑄鐵、塑料等

插入式熱式氣體質量流量計使用方法

二、特點：
1、對氣體流量測量無需溫度和壓力補償，測量方便、準確。可得到氣體的質量流量或者標準體積流量。
2、寬量程比，可測量流速高至100Nm/s底至0.5Nm/s的氣體，可以用于氣體檢漏。
3、抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。
4、安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。
5、數字化設計。整體數字化電路測量，測量準確、維修方便。
6、采用RS-485通訊，或HART通訊，可以實現工廠自動化、集成化。

三、安裝：
1.選擇安裝點
選擇水平直管段安裝，安裝點的直管段要求為：安裝點上游的節流元件距安裝點必須大于5倍管道直徑，安裝點下游的節流元件距安裝點必須大于3倍管道直徑，在有條件的情況下建議盡量使前后直管段長。
2.安裝底座
禁止在爆炸環境進行焊接操作。
對焊接有特殊要求的環境應按照相關要求進行操作。
底座根據安裝方式不同，分為焊接和卡接兩種。安裝時應使底座位于管道截面方向的頂點，并使底座通孔的軸心垂直于管道軸心。
3.安裝球閥
將不銹鋼閥門與底座緊固。在壓接接觸面使用密封墊。
4.打孔
打孔之前要仔細確認現場環境，確保操作的安全。
