國產超聲波液位計

本產品可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

一、技術指標：
1、測量范圍：0~50m（根據實測量程選定）。
2、頻    率：100KHz~20KHz。
3、分 辨 率：1mm。
4、顯    示：LCD液晶。
5、輸出信號：（1）4～20MA，（2）RS232、RS485，（3）上、下限兩點報警；觸點容量：220VAC/50mA。
6、盲    區：0.25~0.8m。
7、計測角度：12~15°。
8、設 定 鍵：現場三位防水輕觸鍵。
9、精    度：常溫常壓下，基于標準平面±0.25～0.5%FS。
10、供   電：24VDC或220VAC，2種選1。
11、環境溫度：-20~60℃。
12、外    殼：標準型為ABS材質，防腐型：尼絨、聚四氟乙稀。
13、防護等級：IP65，本安型設計。
14、重    量：350g
15、螺紋規格：M66×2（注：開孔羅母夾緊安裝或自行加裝法蘭）

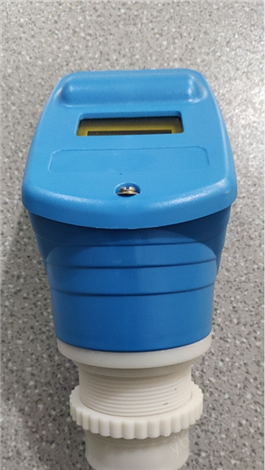

國產超聲波液位計

二、應用及特點：
1、應用于污水處理、電廠、化工廠、制藥廠、酒廠。
2、測量江河、廢水液位、罐裝液體液位、泥漿等。
3、超聲波液位計直接安裝在被測介質的上方，非接觸式測量，環保、安全、方便。
4、超聲波液位計內置溫度補償，測量精度高，運行穩定。
5、一體化設計外型美觀大方、安裝使用方便。
6、現場數字化顯示液位高低，可實現信號遠距離傳輸。
7、輸出4~20MA工業標準模擬信號，上、下限報警。
8、配接顯示控制儀表可實現液位（物位）的自動控制。
9、具有掉電保護功能，突然掉電信息不會丟失。
10、具有防止假信號干擾功能。

三、安裝：
1、探頭發射面到低液位的距離，應小于選購儀表的量程。
2、探頭發射面到高液位的距離，應大于選購儀表的盲區。
3、探頭的發射面應該與液體表面保持平行。
4、探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5、若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.3m以上。
6、若探頭發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑。或者將管子通至罐底，管徑大于80mm，管底留孔保持延伸管內液面與罐內等高。
7、儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。
