西門子皮帶秤 返回列表頁

西門子皮帶秤它測量作用在皮帶上力的垂直分量。當物料隨傳送帶移動通過皮帶秤時，它通過托輥向稱重傳感器施加一個正比于物料重量的力，它的合力作用在每個稱重傳感器上，并通過應變電阻被檢測到。應變電阻由積分儀提供激勵電壓，產生正比于皮帶負載的電信號，送給積分儀。 稱重傳感器的垂直位移受皮帶秤或稱重傳感器含有的正向過載急停的限制，這種急停保護可以對稱重傳感器提供過載保護。

西門子皮帶秤性能：

設計最大流量：  5000噸/小時

最快皮帶速度：  4米/秒

皮帶寬度：  450-2400mm

輸送機傾角：小于16精度不受影響

激勵電壓：  10VDC (最大15VDC)

輸出：  2mV/V 非線性:  0.02%

滯后誤差:  0.02%

重復性誤差：  0.01%　

超載： 額定稱量的1000%

運行環境溫度：  - 40 ----85 °C

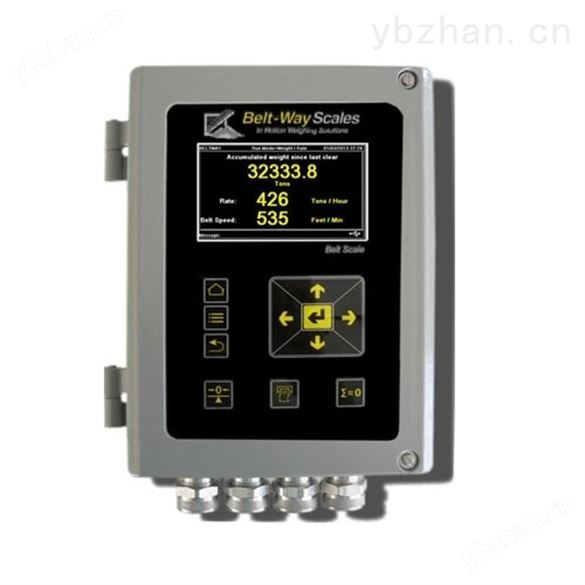

稱重傳感器： 兩對三重梁平行四邊形，帶溫度補償不銹鋼傳感器 積分儀和速度傳感器 稱重儀表是為皮帶秤和配料秤（稱重給料機）設計的功能強大的積分儀，真正的雙PID功能可用于稱重給料機的流量控制，可控制恒定載荷或給料量。

主要參數、特點：

1.輸入電壓可選:  100, 115, 200, 230 VAC, 50/60 Hz

2.顯示：2行  X 40 字符,  LCD 背景燈便于觀察  • 最多提供6個傳感器工作電源，4個傳感器平衡 輸入獲得更好的精度。  HT200稱重控制儀表• 具有稱重傳感器平衡功能，能排除不均勻側向負荷的影響，不需傳感器匹配機械平衡。  • 緊湊的安裝空間，聚碳酸酯外殼  NEMA 4X, IP 65 ,

3.尺寸：  (209mm) 8.2”  W x (285mm) 11.2”  H x (92mm) 3.6”  D可編程數字I/O輸入輸出:  4組固態繼電器輸入  5組延遲繼電器輸出  ; 隔離  4-20 mA 輸出 可選擇流量皮帶速度或載荷輸出 RS-485/ RS-232接口; 帶隔離模擬I/O  板:  4-20 mA 2路輸出  2兩路輸入,可選擇作為  PID控制,流量,  速度或載荷  SmartLinx 通訊卡支持  Profibus DP 通訊

4.性能、環境要求：

5.精度： 滿量程的0.1%

6.分辨率： 滿量程的0.02%

7.環境　位置： 室內/室外　

8.海拔：2000  m 最高周圍溫度：  -20 至  50°C

9.相對濕度： 適宜于室外

10.防護等級：  IP65

11.污染度：

速度傳感器是為監視皮帶運輸機皮帶速度而開發的最輕且堅固的裝置，它是用堅固鑄鋁外殼，適宜室外安裝和重量輕以延長軸承的壽命。  MD-256 采用了高精度旋轉光學編碼器將軸的每次旋轉換成256  個脈沖列。可雙向順時針和逆時針方向運行。是速度傳感器中精度最高的一種。在安裝中還需要測速卷筒配合使用。

主要技術參數：

輸入： 雙向輪旋轉0.5~470rpm  輸出：單向集電極開路消耗輸出  +5vDC ，25mAmax（去積分儀）  256脈沖/轉  2~2000Hz

環境溫度：-40~55℃ 供電：+10~15VDC，30mA（來自積分儀）

電纜：3芯屏蔽，18AWG  最長305m  認證：NEMA  4X，IP65，CE  西門子電子皮帶秤還可與BW100積分儀，以及TASS、RBSS、MD-36等其它多種類型的速度傳感器配置，安裝適于于用戶要求的各種場合。
