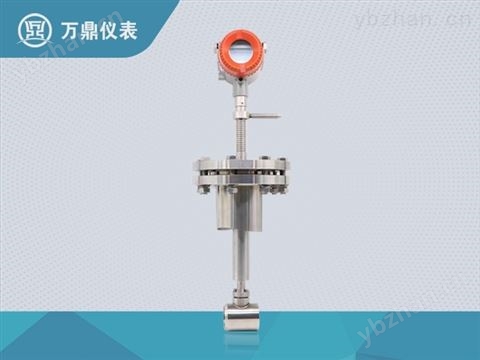

插入式渦街流量計

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地

在線詢價收藏產品

聯系方式：李經理查看聯系方式

更新時間：2022-01-29 13:14:22瀏覽次數：213次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  渦街流量計

全部產品列表

暫無信息

江蘇萬鼎儀表有限公司

經營模式：生產廠家

商鋪產品：97條

所在地區：江蘇淮安市

聯系人：李經理（經理）

詢價 給他留言

產品簡介

產品特點：WD-LUGB插入式渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高。

詳細介紹

一、產品概述

LUCB型插入式渦街流量計按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定-在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4~20毫安電流信號。

二、技術優點

1、結構簡單牢固，無可動部件，可靠性高，使用維護方便。

2、檢測元件不與介質接觸，性能穩定，使用壽命長傳感器采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，所以渦街流量計具有結構簡單、通用性好和穩定性高的特點。

3、輸出與流量成正比的脈沖信號或模擬信號，無零點漂移，精度高，方便與計算機聯網

4、測量范圍寬，量程比可達1:10

5、渦街流量計測量體積流量時不需補償，渦街輸出的信號實際上是與流速成線性關系的，也就是與體積流量成正比。壓力和溫度補償?shù)哪康氖菫榱说玫搅黧w的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償了。

6、壓力損失小。

7、在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關。

8、應用范圍廣，蒸汽、氣體、液體流量均可測量。

9、插入式渦街流量計的傳感器的通用性很強，從而使傳感器具有良好的互換性采用*數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件(特別是旋渦發生體)的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度;能產生強大而穩定的渦街信號。

三、流量范圍表

表1、液體與氣體(單位：m3/h)

通徑（DN）	液體流量范圍（m3/h）	輸出頻率范圍（Hz）	氣體流量范圍（m3/h）	輸出頻率范圍（Hz）
15	1.2～6.2	90～900	5～25	265～2640
20	1.5～10	40～396	8～50	218～1982
25	1.6～16	32～325	10～70	172～1420
32	2～20	20～250	15～150	130～1350
40	2.5～25	13～130	22～220	115～1147
50	3.5～35	9～93	36～320	96～854
65	6～60	8～82	50～480	61～583
80	10～100	6～65	70～640	45～417
100	15～150	5～50	130～1100	43～367
125	25～250	5～47	200～1700	33～290
150	40～400	4～40	280～2240	27～221
200	80～800	3～33	580～4960	24～207
250	140～1400	3～26	970～8000	20～171
300	200～2000	2～22	1380～11000	17～136
