標準孔板流量計◆產品簡介標準孔板流量計可用于測量管道中液體、氣體、蒸汽的流量,按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定

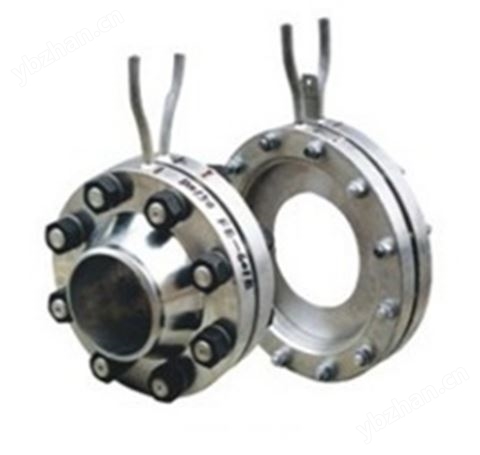

標準孔板流量計
◆產品簡介
標準孔板流量計可用于測量管道中液體、氣體、蒸汽的流量,按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取壓或D-D/2取壓三種取壓方式。按國標規定進行設計、制造和檢定標準孔板無需實流標定，精度高，結構簡單，制造成本低,但壓力損失較大。標準孔板廣泛用于石油、化工、冶金、電力等行業。是迄今為止應用最多的一種流量計。
◆產品特點
當充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。
◆產品參數
1.公稱直徑：15mm≤DN≤1200mm 4.量程比：1:10，1:15
2.公稱壓力：PN≤40MPa 5.精度：0.5級，1級
3.工作溫度：-50℃≤t≤550℃
◆節流裝置組成
1.節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等
2.取壓裝置：環室、取壓法蘭、夾持環、導壓管等
3.孔板流量計的安裝要求：對直管段的要求一般是是D后5D，因此在選購孔板流量計時一定要根據流量計的現場工礦情況來選擇適合現場工礦的流量計。
◆技術選型
◆訂貨時請詳細提供以下參數
1.管道的口徑（管徑*壁厚） 4.被測介質的工作壓力（壓力、最小壓力、正常壓力）
2.孔板流量計測量的介質 5.被測介質的工作流量（流量、最小流量、正常流量）
3.被測介質的工作溫度 6.被測介質的粘度
◆標準孔板安裝要求
1.安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心，不同心度不得超過0.002D/β。
2.孔板的正負壓方向，上下游取壓法蘭應與介質流向相符，取壓孔的方位可根據介質不同和變送器的安裝情況確定。
3.節流裝置與管道連接時，焊接處端面與管道軸線的不垂直度不得大于1°，焊接后內部焊縫應加工處理，使其光滑，無焊巴和焊渣。
4.取壓法蘭與管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同，焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。
5.可選帶上、下游直管段。
6.D-D/2取壓是成套供貨，法蘭連接可直接安裝。
◆孔板流量計的調試
1.接上差壓變送器信號線、電源線
2.開啟進口、出口閥門，進出口閥門開度要一致
3.打開不銹鋼三閥組平衡閥，緩慢開啟孔板高低壓端的閥門，待流體通過流量計后關閉不銹鋼三閥組平衡閥即可。
