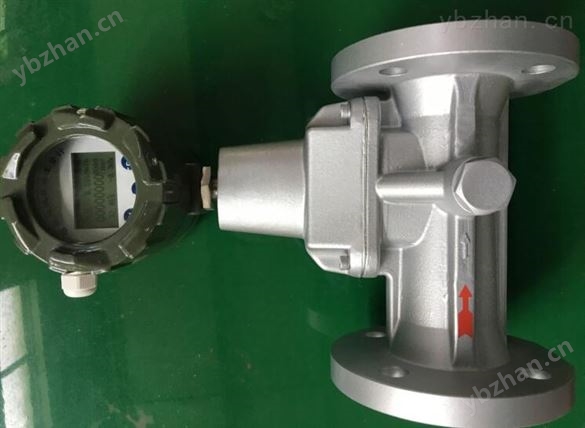

LUX型旋進旋渦流量計說明-渦街流量計 返回列表頁

一、LUX旋進旋渦流量計說明介紹：

本產品廣泛用于石油、化工、冶金、科研等領域的計量、控制系統、尤其適用于天然氣、干煤氣、壓縮空氣等的測量。

二、LUX旋進旋渦流量計技術參數：
測量流體：天然氣等其他氣體
口徑系列：DN25-DN200
準確度等級：±1.00/、±1.50%
重復性：小于基本誤差限值的1/3
工作電源： 24～28VDC（二線制）、  外接12～28VDC（三線制）、  干電池
輸出信號：頻率脈沖信號、4～20mA、Rs485通信
電器接口：M20X1.5
防護等級：IP65
環境溫度：-30℃～+55℃
相對濕度：5%～95%
大氣壓力：86KPa～106Kpa
工作條件：介質溫度：-20℃--+70℃
公稱壓力：1.6、2.5、4.0、6.3MPa
管道連接：法蘭連接
安裝方式：水平、垂直、傾斜

三、LUX旋進旋渦流量計特點：
1、具有更高的穩流和耐腐蝕作用；
2、進口優質軸承，使用壽命長；
3、計量室與通氣室隔絕，保證了儀表的安全性；
4、智能化儀表系數多點非線性修正；
5、內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀；
6、儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65；
7、系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上；
8、儀表系數、累計流量值掉電十年不丟。

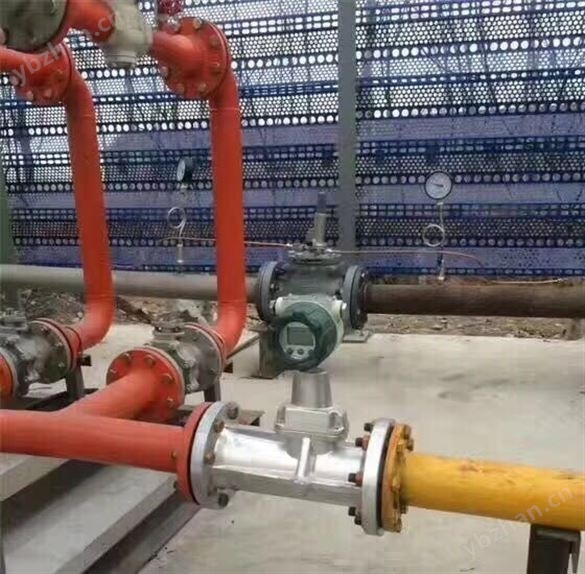

四、注意事項：
1、按流向標志可在垂直、水平或任意傾斜位置上安裝。
2、當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響。
3、旋進旋渦流量計的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求。
4、應避免外界強磁場的干擾。
5、在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命。
6、管線試壓時，應注意智能旋進旋渦流量計所配置壓力傳感器的壓力測量范圍，以免過壓損壞壓力傳感器。
