廠家直售充氣式試驗變壓器 返回列表頁

廠家直售充氣式試驗變壓器

一、產品概述

在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓

二、產品特征：

1、體積小、重量輕、結構緊湊，免維護；
2、接線簡單直觀，使用方便；
3、絕緣可靠性好，外形美觀；
4、有過電壓保護功能。

三、使用方法:

⒈使用前，必須詳細閱讀變壓器的使用說明書和與之配套的控制箱(臺)的說明書。根據說明書接好連接線，接地線應良好接地。

⒉干式變壓器控制箱(臺)的電源分別為交流220V 、380V兩種，經調壓器輸出到變壓器的低壓側輸入端。經過變比輸出連續可調至額定電壓值。

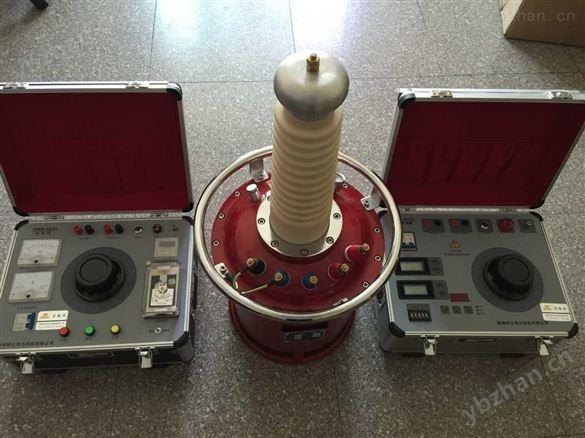

⒊從干式試驗變壓器的安全和高壓試驗的嚴謹性來考慮，避免設備或試品受到破壞，本廠可提供如下圖所示的成套設備以滿足用戶:

成套設備包括:高壓試驗變壓器、變壓器控制箱(臺)、分壓器、球隙保護器、放電棒、高壓油杯、高壓硅堆(直流試驗用)、數顯微安表(直流試驗用)。

⒋當做直流耐壓或泄漏電流試驗時，可先將高壓硅堆、微安表、旋在高壓試驗變壓器的高壓輸出端上，然后逐漸升壓，即可進行直流試驗
