哈爾濱市智能三相電力參數測試儀采用高精度ADC及DSP技術進行測量，利用極新掌上電腦進行操作和數據處理,將虛擬儀器技術和掌上電腦的功能結合在一起，實現數據顯示、處理。*圖形化界面，操作靈活方便，體積小、重量輕、功能強大。

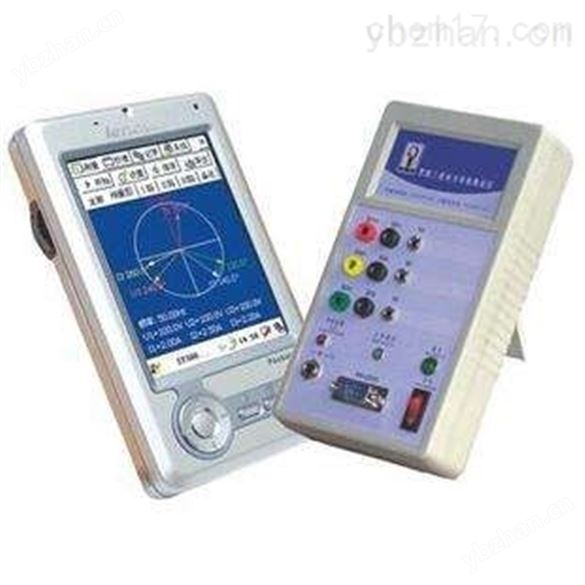

哈爾濱市智能三相電力參數測試儀
一、產品簡介：
采用高精度ADC及DSP技術進行測量，利用極新掌上電腦進行操作和數據處理,將虛擬儀器技術和掌上電腦的強大功能結合在一起，實現數據顯示、處理。*圖形化界面，操作靈活方便，體積小、重量輕、功能強大。是劃時代的現場測量儀器，具有其他基于單片機的儀器*的優點。 是電力系統電能計量和繼電保護專業，進行二次回路現場檢測的新一代儀表。也廣泛適用于電氣設備制造、石油化工、鋼鐵冶金、鐵路電氣化、科研教學等部門。
哈爾濱市智能三相電力參數測試儀
二、產品功能：
三路電壓輸入通道相互絕緣隔離，三路電流采用鉗形電流互感器輸入，安全可靠。可在不斷開被測電路的情況下同時測量1-3路交流電壓、1-3路交流電流的幅值及其各量間的相位，測量單/三相功率和功率因數，測量頻率，并同屏以向量圖或表格顯示。
三、產品用途：
1．檢測繼電保護各組CT之間相位關系；
2．檢查有功電度表接線正確與否；
3．判斷電度表運行快慢，合理收繳電費；
4. 感性和容性電路的判別；
5．檢查變壓器接線組別；
6．電氣設備生產中對電流電壓相位的測量；
7．作為漏電流表使用等。
四、產品特點:
◆集三相電壓表、三相鉗型電流表、相位表、相序表、頻率計、功率表、功率因數表、
◆高亮度真彩精顯TFT屏幕，自動背光調節；
◆觸摸屏操作，漢字手寫輸入；
◆能測量三相電壓、電流、相位、功率因數、功率、頻率等電參數；
◆測量結果以多種方式顯示，實時顯示向量圖，判別接線錯誤；
◆輸入全部隔離，支持各種接線方式，能測量任意兩路輸入之間相位；
◆電壓、電流真有效值原理測量，自動量程；
◆支持用戶軟件校準；
◆對測量結果可以加入備注，可以記錄測量時間、操作人員等信息，測量數據存儲無限制；
◆超低功耗，2節AAA 5號電池可以連續工作36小時以上，待機時間更長，支持外接電源及充電；
◆新型小型高精度電流鉗；
◆支持數據上傳計算機，數據可以導出并可編輯生成實驗報告；
五、產品參數:
表1 參比工作條件
影響量 | 參比值或范圍 | 允許偏差 |
環境溫度 | 23℃ | ±5℃ |
環境濕度 | (45~75)%RH | — |
工作電源 | 內置電池供電/或外接交流供電 | — |
外部電磁場干擾 | 應避免 | — |
工作位置 | 被測載流導線在鉗口中心位置 | — |
被測信號波形 | 正弦波（失真因子β），見注1 | β=0.01 |
被測信號頻率 | 50HZ | 1% |
相位頻率測量時
被測信號幅值范圍 | 電壓：50V~400V
電流：0.5A~5A | — |
表2 基本誤差極限
參數 | 量程 | 分辨率 | 誤差極限（1Year） |
電壓 | 500.0V | 0.1V | ±(0.2%讀數+0.1%量程) |
電流 | 200mA | 0.1mA | ±(0.3%讀數+0.2%量程) |
2A | 1mA |
10A | 10mA |
相位 | 360.0° | 0.1° | ±1.0° |
頻率 | 10.00Hz~80.00Hz | 0.01Hz | ±0.02Hz |
表3 額定工作條件
影響量 | 參比值或范圍 | 允許誤差 |
環境溫度 | 0~40℃ | — |
環境溫度 | （20~85）%RH | — |
工作電源 | 內置電池供電/或外接交流供電 | — |
外部磁場干擾 | 應避免 | — |
工作位置 | 被測載流導線可在鉗口內任意位置 | — |
被測信號波形 | 正弦波（失真因子β）見注1 | β=0.05 |
被測信號頻率 | 50Hz | 2% |
相位頻率測量時
被測信號幅值范圍 | 電壓：3V~500V、
電流：10 mA~10A 10~20 mA見注2 | — |
注1：電壓和電流為真有效值原理測量,對波形無要求, 相位測量時, 對波形失真有要求;
注2：10~20 mA電流范圍時，測相誤差極限：±3.0°；
