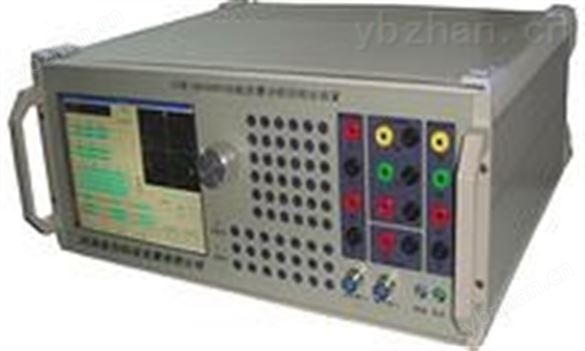

吉林省電能電量檢定裝置是我公司總結十多年來生產電子型電能表檢驗裝置的經驗，開發出的一種新型便攜式三相電能表檢驗裝置。該裝置采用*的FPGA和DSP技術，使裝置電路超大規模集成化，電路簡單化，可靠性提高；接線簡捷、操作方便；體積小、重量輕，運輸方便。
吉林省電能電量檢定裝置
一、產品概述
是我公司總結十多年來生產電子產品，開發出的一種新型便攜式三相電能表檢驗裝置。該裝置采用*的FPGA和DSP技術，使裝置電路超大規模集成化，電路簡單化，可靠性提高；接線簡捷、操作方便；體積小、重量輕，運輸方便。
吉林省電能電量檢定裝置
二、功能和特點
1、功能
本裝置為交流儀表檢驗裝置，內部設有三相寬量限多功能標準表可供校驗各類單、三相交流電能表。
2、特點
(1)裝置采用單相電源供電，方便用戶使用；
(2)*的功放形式，既有開關功放的高效率，亦有線性功放的高質量輸出；
(3)多重保護系統和高效跟蹤電源以及超大規模集成電路使裝置可靠性更高；
(4)0.1級內置寬量限多功能標準表，省略了標準電壓、電流互感器，使裝置更輕便,而且能對各種電能表進行四象限檢定, 并具有90°無功，60°無功和三線、四線真無功標準，能滿足各類無功表的檢定；
(5)校驗采用菜單，液晶顯示，操作簡單方便，脫離PC機可預選校驗點(合元和分元；額定電流百分數，COSф、潛動、起動等)進行自動校表試驗；
(6)輸出電流范圍廣、功率大(0--20A)能滿足所有大小電流量限三相表的檢定需要；
(7)整機體積小、重量輕。
三、主要技術指標
1、裝置準確度和標準配置：
(1)裝置準確度等級：0.1級：
(2)裝置標準表(內置式)：
(a)準確度等級：(標準環境下)
有功電能表：0.1級
無功電能表：0.2級
相位表：±0.3°(1°～360°)
(b)溫度系數：
0.003%/K(0.1IB ≤I≤Imax, COSф=1.0)
0.005%/K(0.1IB ≤I≤Imax, COSф=0.5L)
(c)標準表量程：
電壓表：10V電流表：0.2A,2A,20A
頻率表：45HZ～65HZ
相位表：0～360°
2、三相電源量程及容量
(1)電壓量程：380V、220V、100V、57.7V；
(2)電流量程：(0.05-20)A；
(3)電壓回路容量：15VA；
(4)電流回路容量：每相20VA；
(5)掛表數量：一塊。
3、輸出調節范圍
(1)電壓、電流調節范圍：0～120%；
(2)相位調節范圍：0°～360°；
(3)頻率調節范圍：45HZ～65HZ。
4、輸出調節細度
(1)電壓、電流調節細度：0.01%；0.1%；1% 三檔；
(2)相位調節細度：0.01°，0.1°，1°三檔；
(3)頻率調節細度：0.01HZ。
5、輸出功率穩定度：優于0.02%/2min；
6、電壓、電流波形失真度：優于0.5%；
7、絕緣
(1)輸出電壓、電流回路對外殼：>5MΩ；
(2)輸出電壓回路對電流回路 ：>5MΩ；
(3)電源對外殼：>5MΩ。
8、環境條件
工作溫度： 0℃～40℃
相對濕度： ≤85%
9、工作電源
AC220V±15%
10、外觀尺寸及重量
外觀尺寸： 4U: 440mm X 180mm X 450mm
重量： 20Kg
