FRC型交直流分壓器FRC系列分壓器通過儀表線與高壓測量端相連，可實現遠距離清晰讀數,使用安全、方便。該系列標準分壓器輸入阻抗高，線性度好，采用特殊的屏蔽技術，減少高壓對示值的影響，從而實現高穩定度，高線性度。

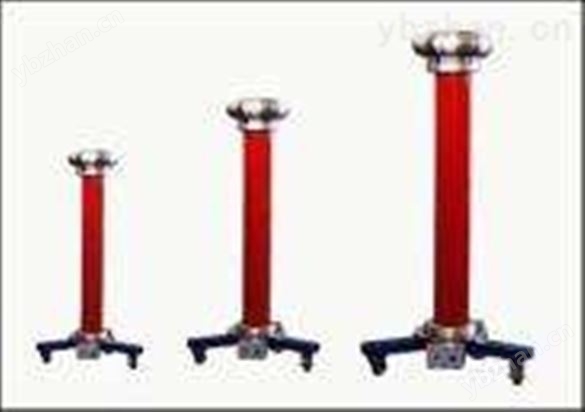

FRC型交直流分壓器
交直流分壓器是現場測量用的儀器儀表，既可測量直流高壓，又可測量交流高壓的，整個設備由分壓器和測量儀表兩部分組成。分壓器采用平衡式等電位屏蔽結構，在*密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好、性能穩定
1. 本設備使用時周圍不得有任何雜物，以免影響測量精度。
2. 嚴格注意保持操作距離，確保操作安全。
3. 檢查各部位連接可靠，特別是地線的牢固連接。
4. 測量完畢后直至儀表顯示為零方可進入現場。
5. 直流高壓測量完畢后，儀器必須放電。
6. 嚴禁超壓使用，并注意表面的清潔。
7. 輕拿輕放，切不可碰撞、擠壓等。
1. 電壓等級：AC:50kV DC:50kV
2. 交流測量方式：真有效值測量
3. 精 度：AC:1.0% DC: 0.5%
4. 絕緣介質：干式介質材料
5. 環境條件：· 溫 度：0～45℃
· 濕 度：<85%
6. 分壓比： 1000:1
7. 重 量: 8.5kg
8. 體 積: 160*160*420毫米
型號 規格 | 測量電壓范圍KV | 分壓器阻抗 M Ω | 外形尺寸mm | 重量 公斤 |
分壓器 | 箱體 |
FRC-50 | AC-50 DC-50 | 540 | Ф84×500 | 170×170×550 | 7 |
FRC-100 | AC-100 DC-100 | 1000 | Ф84×650 | 170×170×720 | 9.5 |
FRC-150 | AC-150 DC-150 | 1800 | Ф84×900 | 220×220×1050 | 13 |
FRC-200 | AC-200 DC-200 | 2200 | Ф84×1400 | 220×220×1450 | 16 |
FRC-300 | AC-300 DC-300 | 3000 | Ф84×1750 | 260×260×1850 | 19 |
. 準確度及高壓阻抗 (直流電壓為交流電壓的1.4倍)
電壓等級 | AC/DC50kV | AC/DC100kV | AC/DC150kV | AC/DC200kV | AC/DC300kV |
分壓比 | 1000：1 | 1000：1 | 1000 ：1 | 1000：1 | 1000：1 |
阻抗 | 200MΩ | 400MΩ | 600M Ω | 800MΩ | 1200MΩ |
準確度 | 直流值 | 1．0級 | 1．0級 | 1 ．0 級 | 1．0級 | 1．0級 |
交流值 | 1．5級 | 1．5級 | 1 ．5 級 | 1．5級 | 1．5級 |
FRC型交直流分壓器
· 溫度：0~40℃
· 濕度：≤85%RH
3. 體積、重量
電壓等級 | AC/DC50kV | AC/DC100kV | AC/DC150kV | AC/DC200kV | AC/DC300kV |
體積（mm 3 ） | 220×220×600 | 220×220×800 | 220×220×1000 | 220×220×1500 | 220×220×2100 |
重量(kg) | 約10 | 約15 | 約20 | 約25 | 約36 |
