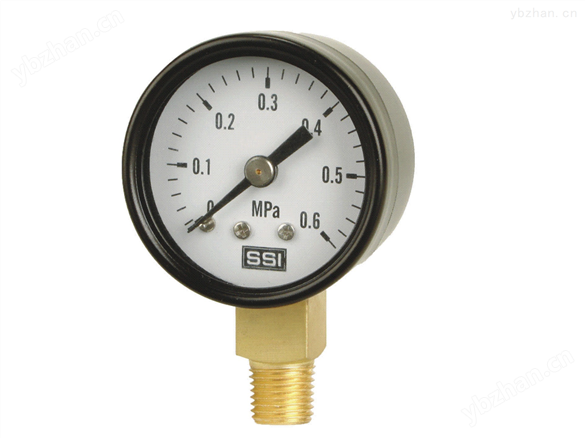

SSI Y系列普通壓力表返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質代理商

所在地

在線詢價加入對比查看聯系電話

聯系方式：曹國星查看聯系方式

更新時間：2022-05-16 14:39:59瀏覽次數：391次

聯系我時，請告知來自儀表網

一、產品簡介
Y系列一般壓力表適用于測量無爆炸、不結晶、不凝固及對銅合金不起腐蝕作用的液體或氣體等介質的壓力。儀表的測量系統由接頭彈簧管和傳動機構成，通過指針只是儀表讀數。外徑60、100、150一般壓力表有徑向直接安裝、徑向后帶邊凸裝、徑向帶前邊嵌裝、軸向直徑安裝、軸向前邊嵌裝等多種安裝型號可供選擇。
二、主要技術參數
精度等級：φ40、φ50、φ60：±2.5%；φ100、φ150：±1.6%，±1.0%；
測量范圍：負壓：-0.1-0MPa，-0.1-0.6MPa ，-0.1-2.4MPa；正壓：φ60 0-0.1MPa~0-25MPa；
φ100、φ150 0-0.1MPa至0-60MPa；
工作壓力：靜負荷用至測量上限值的3/4，交變負荷用至測量上限的2/3，短用至測量上限值。
正常工作環境溫度：-40~70℃（相對濕度不大于85%）
溫度影響：使用溫度偏離20±5℃時，其誤差變化不大于0.6%每10℃；
波登管/接頭：磷青銅波登管與黃銅接頭錫焊接，（φ100、φ150）4MPa以上量程4%銀焊接，高溫型，不銹鋼波登管40%銀焊接可選。
儀表機芯：銅合金。
儀表外殼：ST13噴黑塑
表盤：白色鋁制，黑色刻度線。
指針：鋁制，黑色；
表玻璃：普通玻璃、有機玻璃；
連接螺紋：φ40/50 ：M10*1螺紋；φ63 M14*1.5螺紋；φ100/150 M20*1.5螺紋，其他標準可選。
三、量程表
量程范圍規格代碼表
選型代碼Code 量程規格Ranges 選型代碼Code 量程規格Ranges 選型代碼Code 量程規格Ranges
M500 -0.1-0MPa M030 0.1MPa M180 4MPa
M510 -0.1-0.06MPa M040 0.16MPa M200 6MPa
M520 -0.1-0.15MPa M060 0.25MPa M220 10MPa
M530 -0.1-0.3MPa M080 0.4MPa M230 16MPa
M540 -0.1-0.5MPa M100 0.6MPa M240 25MPa
M550 -0.1-0.9MPa M120 1.0MPa M270 40MPa
M560 -0.1-1.5MPa M140 1.6MPa M280 60MPa
M570 -0.1-2.4MPa M160 2.5MPa
