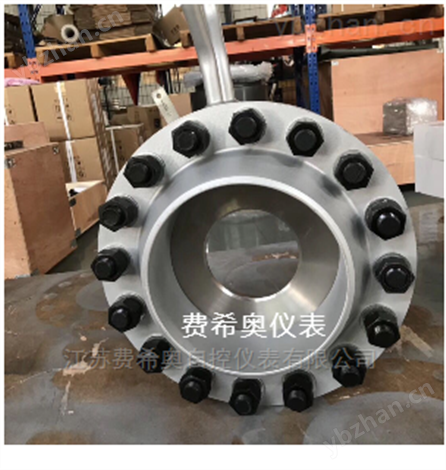

溫壓補償式孔板流量計現貨

溫壓補償式孔板流量計算公式：
孔板流量計可廣泛應用于石油、化工、天然氣、冶金、電力、制藥等行業中，各種液體、氣體、天燃?xì)庖约罢羝捏w積流量或質量流量的連續測量。
流量補償概述
差壓式流量計的測量原理是基于流體的機械能相互轉換的原理。在水平管道中流動的流體，具有動壓能和靜壓能（位能相等），在一定條件下，這兩種形式的能量可以相互轉換，但能量總和不變。以體積流量公式為例：
Q v = CεΑ/sqr（2ΔP/（1-β^4）/ρ1）
其中：C 流出系數；
ε 可膨脹系數
Α 節流件開孔截面積，M^2
ΔP 節流裝置輸出的差壓，Pa;
β 直徑比
ρ1 被測流體在I-I處的密度，kg/m3;
Qv 體積流量，m3/h
按照補償要求，需要加入溫度和壓力的補償，根據計算書，計算思路是以50度下的工藝參數為基準，計算出任意溫度任意壓力下的流量。其實重要是密度的轉換。計算公式如下：
Q = 0.004714187 *d^2*ε*@sqr（ΔP/ρ） Nm3/h 0C101.325kPa
也即是畫面要求顯示的0度標準大氣壓下的體積流量。
在根據密度公式：
ρ= P*T50/（P50*T）* ρ50
其中：ρ、P、T表示任意溫度、壓力下的值
ρ50、P50、T50表示50度表壓為0.04MPa下的工藝基準點
結合這兩個公式即可在程序中完成編制。二次儀表系列：

變送器/熱電偶/熱電阻/雙金屬/超聲波物位計/壓力表/顯示儀/積算儀等

采用標準或非標準節流裝置產生差壓信號，經差壓、壓力和溫度傳感器檢測差壓和流體的壓力、溫度信號，再通過轉換電器和CPU的處理，對影響測量精確度的各種因素進行在線的動態全補償，精確地測量出流體的流量。可在石油、化工、天然氣、礦冶、鋼鐵、電力、水利、給排水、造紙、制糖、制藥、釀造、飲料、紡織、印染、化纖、環保和市政工程等行業廣泛應用。

公稱通徑:50~500

公稱壓力（MPa）≤10

環境溫度：-20攝氏度~300攝氏度

流體介質溫度：-20攝氏度~+300攝氏度

功能設置：可根據用戶要求選配相關儀表，實現信號遠傳（可具備現場總線功能），智能補償、顯示流量或質量流量、標準體積流量等。

取壓方式：環室取壓和法蘭取壓；
基本誤差：1%、1.5%、2.5%；
被測介質：液體、氣體（包括天然氣）、蒸汽；
供電電源：a、外電源供電：24V DC，


         b、內電源（電池）供電：3.6V DC；

         顯    示：8位LCD顯示瞬時流量、累積流量、流體壓力、流體溫度及故障代碼；
         輸出信號：4mA～20mA DC，

是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

工作原理

充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。

在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數　無量綱

d－工作條件下節流件的節流孔或喉部直徑

D－工作條件下上游管道內徑

qm－質量流量　Kg/s

qv－體積流量　m³/s

ß－直徑比d/D 無量綱

流體的密度Kg/m³

可膨脹性系數　無量綱

結構特點

▲節省安裝構造易于復制，簡略、結實，功能不變牢靠，運用刻日長，價錢低價。

▲孔板核算采用*規范與加工

▲使用局限廣，悉數單相流皆可測量，局部混相流亦可使用。

▲規范型節省安裝無須實流校準，即可投用。

▲一體型孔板裝置更簡略，無須引壓管，可直接接差壓變送器和壓力變送器。

流量計結構

節流裝置組成

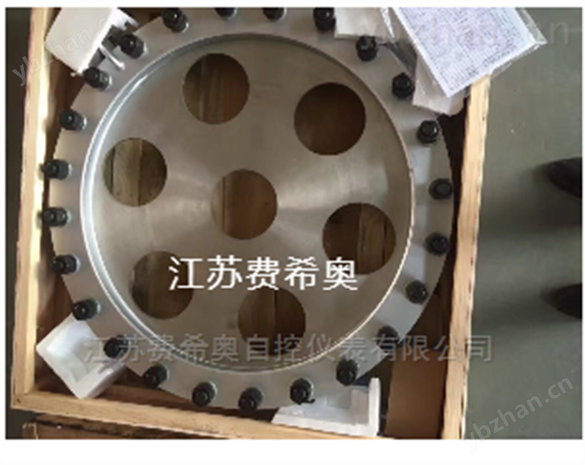

節流件：標準孔板、標準噴嘴、長徑噴嘴、1/4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等

取壓裝置：環室、取壓法蘭、夾持環、導壓管等

連接法蘭（國家標準、各種標準及其它設計部門的法蘭）緊固件。
