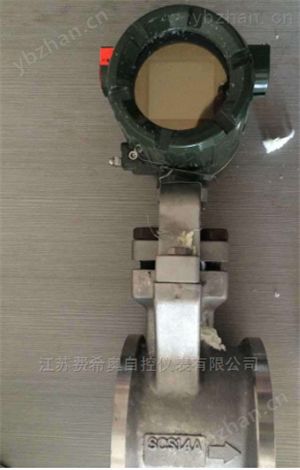

yokogawa渦街流量計廠家

OKOGAWA渦街流量計的產品信息


　　基本技術規格


　　帶SSP(數字信號處理)技術的新功能


　　SSP 是數字式渦街流量計電路的一部分。SSP能分析數字式渦街流量計內的流體情況，并用分析的數據自動針對使用狀況作出調整，SSP可在低流量區正確地檢測旋渦，從而顯著地提高了計量穩定性。該功能是日本橫河公司的數字化信號處理技術,是以往的渦 街流量計從未有的。


　　*的自診斷功能


　　能判斷并顯示出諸如較大的管道振動和流態異常等使用狀況。


　　高精度


　　讀數的 ± 0.75% ( 液體)


　　讀數的 ± 1% ( 氣體, 蒸汽 )


　　溫度范圍大


　　高溫型: 可高達450 °C


　　低溫型: 低可達 -200 °C


　　參數設定簡單


　　使用頻繁的參數組合放在一個模塊中，從而減少了參數設定時間。


　　顯示清晰、簡明


　　能同時顯示流量，累積流量和自診斷信息。


　　模擬/脈沖雙重輸出


　　同時輸出流量信號和脈沖信號


　　報警輸出


　　如有報警發生，就會有一個報警信號輸出。


　　狀態輸出(流量開關功能)


　　發生報警時，由觸點輸出報警信號。此外，當流量低于設定值時，可由觸點輸出信號。


　　轉換器結構緊湊


　　備有BRAIN/HART通信和面板設定按鈕


　　同一結構的傳感器可適用于測量液體，氣體和蒸汽


　　不銹鋼傳感器無運動件，耐用、安全


　　符合NACE標準


　　符合NAMUR 43標準


　　分離型電纜大長度為30m


　　隔爆結構： JIS /FM/ATEX/CSA/SAA (隔爆/本安)


　　基本性能指標


　　被測流體：液體，氣體，蒸汽(避免多相流和粘附性)


　　測量流量范圍：見一般規格書


　　精度：讀數的 ± 0.75% (液體)、讀數的 ± 1% (氣體，蒸汽)


　　重復性：讀數的 ± 0.2%


　　標定：流量計在出廠前經過水標定


　　正常工作條件：


　　流體溫度范圍： - 40 ~ 260 °C (一般型)


　　-200 ~ 100 °C (低溫型，選用)


　　- 40 ~ 450 °C (高溫型，選用)


　　工況壓力范圍：- 0.1Mpa (- 1kg/cm2) ~ 法蘭額定值


　　環境溫度范圍：- 40 ~ 85 °C (分離型傳感器，分離型轉換器)


　　-40 ~ 85 °C (一體型)


　　- 30 ~ 80 °C (一體型帶表頭)


　　環境濕度： 5 ~ RH (在40 °C 時)(無凝露)


　　電源電壓：10.5 ~ 42V DC (見電源電壓與負載電阻之關系圖)


　　電氣性能: 由于脈沖輸出，報警輸出和狀態輸出是使用共同端子的，所以不能同時使用這些功能。


　　輸出信號：雙重輸出(可同時獲得模擬和晶體管觸點輸出信號)。這種情況下，參見“安裝須知”項的電源和脈沖輸出接線。


　　模擬輸出：4 ~ 20mA DC ，2線制


　　晶體管觸點輸出：集電極開路，3線制


　　用參數設定來選擇脈沖、報警或狀態輸出。


　　觸點額定值：30V DC，120mA DC


　　低電平：0 ~ 2V DC


　　通信條件：


　　通信信號：BRAIN 或HART 通信信號(迭加在一個4 ~ 20mA DC 的信號上)。


　　通信線條件：負載電阻： 250 ~ 600W(包括電纜電阻)


　　電源電壓：16.4 ~ 42V DC用于數字通信BRAIN和HART 協議(本安型為16.4 ~ 30V DC)。與其他電力線的間距：大于15cm (避免平行布線)。


　　BRAIN:


　　通信距離：2km聚乙烯絕緣的PVC屏蔽電纜 (當使用“CEV”電纜時)，通信距離因使用的電纜類型不同而異。


　　負載電容：小于0.22mF


　　負載電感：小于0.33mH


　　接受儀表的輸入阻抗：在2.4kHz時，大于10kW


　　HART：


　　通信距離：使用多股雙絞電纜時可達1.5 km，通信范圍因使用的電纜類型不同而異。


　　特殊應用時的電纜長度：特殊應用時可用下列公式求得電纜長度


　　功能：


　　阻尼時間常數：0 ~ 99 sec (63% 響應時間)


　　注：延遲時間：0.5 sec,模擬輸出電路時間常數：0.3 sec


　　脈沖輸出功能：脈沖輸出：


　　定標脈沖，非定標脈沖，頻率(在 輸出時，每秒輸出的脈沖數)


　　脈沖頻率：大10 kHz


　　占空比：約 50% (1：2 ~ 2：1)


　　自診斷和報警輸出*：如有報警發生(超量程輸出信號，EEPROM出錯，振動噪聲，阻塞，氣泡等異常狀態)，就會有報警輸出信號并顯示出來。報警時，報警輸出信號由ON 變為OFF狀態。


　　狀態輸出功能：流量開關：如果流量低于設定的流量值時，就會輸出一個狀態信號。狀態信號輸出模式可以轉換(ON/OFF)。


　　失電時的數據保護：數據(參數，累積值等)儲存在EEPROM中，不需要備用電池。


　　補償功能：


　　儀器誤差補償：渦街流量計的儀器誤差可用5段近似折線(設定5個補償系數)來進行補償。


　　雷諾數補償：雷諾數小于20000時的輸出誤差可用5段近似折線來進行補償。


　　氣體膨脹系數補償：在測量可壓縮性氣體和蒸汽時，可用膨脹系數來補償在流速高于35m / s時的誤差。


　　硬件故障輸出：如果CPU 或EEPROM發生故障，模擬輸出電流為上限值21.6mA。模擬輸出電流為上限還是下限(£3.6mA)可通過跳線來選擇。


　　顯示器：可同時顯示用%表示的或用流量單位表示的瞬時流量和累積流量?？捎迷O定鍵來設定參數。顯示自診斷的簡短信息。顯示器的安裝方向可左右轉過90°。


　　符合EMC標準：EN61326 AS/NZS 2064


　　注：分離型轉換器的信號電纜應采用金屬套管布線digitalYEWFLO渦街流量計
