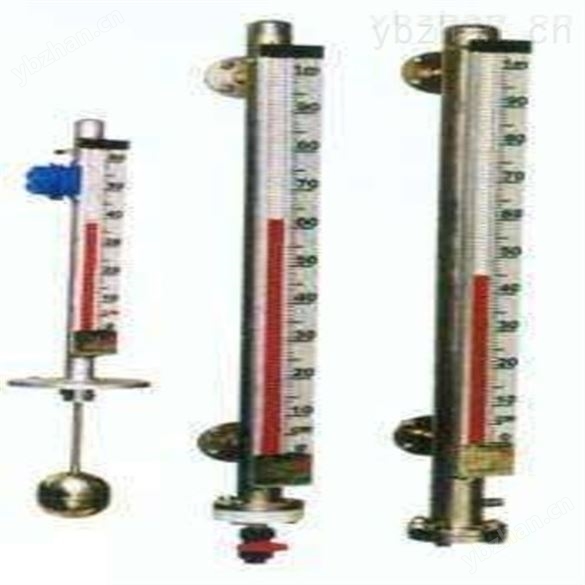

遠傳型不銹鋼磁性液位計-磁翻板液位計 返回列表頁

     遠傳型不銹鋼磁性液位計主要由本體、磁浮子、批示器、傳感器、變送器組成，磁浮子隨液位升降，使傳感器內電阻值發生變化，通過變送器將電阻值的變化轉變成4~20mA·DC標準電流輸出，從而實現對液位的遠距離顯示、控制或PID調節，其優點是：測量精度高，結構簡單，安裝方便。適于有毒、腐蝕性液體的測量及在高溫、高壓的環境中工作。

特點
適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于一身。
指示新穎，讀數直觀、醒目。可根據用戶方便改變觀察角度。
測量范圍大，不受儲罐高度限制。
指示機構與被測介質*隔離，因而密封好，可靠性高，使用安全。
耐高溫，可采用*陶瓷翻柱。
結構簡單，安裝方便，維護費低。

工作原理
   遠傳型不銹鋼磁性液位計以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。磁翻板液位計的主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示白色。紅色和白色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。從而使液位的指示顯得更加清晰

技術參數

環境溫度（℃）：-10~50

介質溫度（℃）：≤80，也可作成≤450

測量精度：L=500~1000mm≤±1.5%FS，

L>1000 mm≤±1.0%FS

輸出信號：4~20mA DC

供給電源：24V DC±5%

負載阻抗（Ω）：0~750
