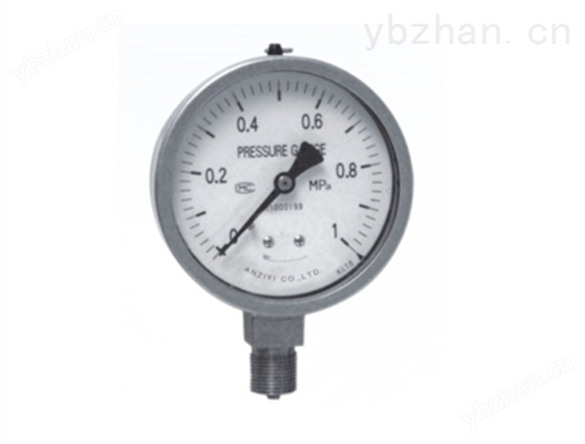

YTF系列高品質智能不銹鋼壓力表 返回列表頁

應用

    YTF系列高品質智能不銹鋼壓力表廣泛應用于石油、化工、冶金、電站等工業部門，可在測量介質腐蝕性強、工作環境惡劣、耐震要求較高的情況下使用。

壓力表原理

    儀表由導壓系統、齒輪傳動機構、示數裝置和外殼所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

主要技術指標

1。精度等級 ：±1.0%；±1.6% ；±2.5%。

2。表殼直徑：60mm；100mm ；150mm ；200mm。

3。表殼材質：304不銹鋼 ，316不銹鋼。

4。表殼形式：安全殼構造，隔板裝置后釋放

5。彈性元件及接頭體材質：304； 316，彈性元件與接頭體氬弧焊接 。

6。機芯材質： 304不銹鋼，316不銹鋼。

7。接頭螺紋：M14×1.5；G1/4； M20×1.5 ；1/2 NPT 等。

8。測量范圍：－0.1~0 MPa或,0.1~160 MPa

9。指針： 普通

10。表玻璃： 有機玻璃、安全型雙層玻璃

11。耐震型充填材質 甘油98%（可選擇硅油、氟油或其它類別）

12。使用環境溫度：

1）-25~70℃(外殼內充液)

2）-40~70℃(外殼內不充液)

13.。溫度影響：

不大于0.4%/10℃(使用溫度偏離20±5℃)

14?？构ぷ鳝h境振動：

V·H·4級(外殼內充液)　V·H·3級(外殼內不充液)

15。重量：

0.2kg (Y-50)

0.35Kg(Y-60)

0.55Kg(Y-75)

0.85Kg(Y-100)

0.95kg (Y-150)

YTF系列高品質智能不銹鋼壓力表型號
