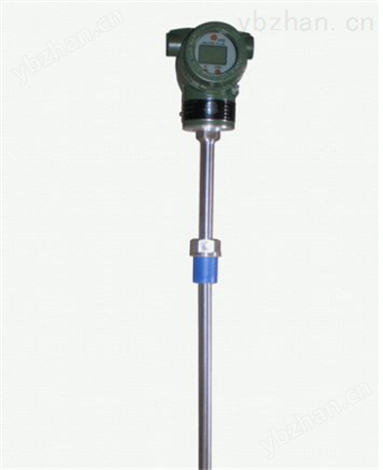

<ul id="qqie6"></ul> 當前位置：安徽禾田電氣有限公司>>溫度儀表>>防爆溫度變送器>> 固定防爆溫度變送器 熱電偶溫度變送器
| 產地 | 國產 | 加工定制 | 是 |
|---|
1、固定防爆溫度變送器特點
二線制輸出4-20mA，抗*力強；
節省補償導線及安裝溫度變送器費用；
安全可靠，使用壽命長；
冷端溫度自動補償，非線性校正電路；
2、固定防爆溫度變送器工作原理
防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
熱電偶（熱電阻）產生的熱電勢（電阻）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
3、產品執行標準
IEC584
IEC751
IEC1515
JB/T5518-1991
JB/T7391-1994
4、測溫范圍及允差
1）熱電阻測溫范圍及允差
| 型 號 | 分 度 號 | 測溫范圍℃ | 精度等級 | 允許偏差 |
| WZPB | Pt100 | -200-+500 | * B級 | ±（0.15+0.002ItI） ±（0.30+0.005 ItI） |
| WZCB | Cu50 Cu100 | -50-+100 |
| ±（0.30+0.005 ItI） |
2）熱電偶測溫范圍及允差
| 型 號 | 分 度 號 | 允 差 等 級 | |||
| I | II | ||||
| 允 差 值 | 測溫范圍℃ | 允 差 值 | 測溫范圍 | ||
| WRNB | K | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
| WRMB | N | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
| WREB | E | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004 ItI | 375-800 | 0.004 ItI | 333-900 | ||
| WRFB | J | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004 ItI | 375-750 | 0.004 ItI | 333-750 | ||
| WRCB | T | ±1.5℃ | -40-125 | ±1℃ | -40-133 |
| ±0.004 ItI | 125-350 | 0.0075 ItI | 133-1000 | ||
5、輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100
6、輸出方法： 二線制
7、精度等級：
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
8、供電電源：24V.DC±10℅
9、防護等級：IP65
10、防爆等級：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本質安全型：iaⅡCT6
11、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
12、熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；
13、基本誤差：儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
14、工作環境：
| 安裝場所等級 | 溫 度 ℃ | 相 對 濕 度 ％ | 大氣壓力KPa |
| Cx1 | -25-+55 | 5-95 | 86-106 |
| Cx2 | -25-+70 | ||
| Cx3 | -40-+80 |
15.選型表
| 型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 隔爆等級 | 規 格 | |
| d | L | |||||
| WRMB-440M WRMB-440S | N | 0-800 | ＜90S | dⅡBT4 dⅡCT5 dⅡCT6 iaⅡCT6 | Φ16 | 300 350 400 450 500 550 650 900 1150 1650 2150 |
| WRMB-440GM WRMB-440GS | ＜24S | |||||
| WRNB-440M WRNB-440S | K | 0-800 | ＜90S | |||
| WRNB-440GM WRNB-440GS | ＜24S | |||||
| WREB-440M WREB-440S | E | 0-600 | ＜90S | |||
| WREB-440GM WREB-440GS | ＜24S | |||||
| WRCB-440M WRCB-440S | T | 0-350 | ＜90S | |||
| WRCB-440GM WRCB-440GS | ＜24S | |||||
| WRFB-440M WRFB-440S | J | 0-500 | ＜90S | |||
| WRFB-440GM WRFB-440GS | ＜24S | |||||
| WZPB-441M WZPB-441S | Pt100 | -200-500 | ＜24S | Φ12 | ||
| WZPB-441GM WZPB-441GS | ＜120S | |||||
| WZCB-441M WZCB-441S | Cu50 Cu100 | -50-100 | ＜24S | |||
| WZCB-441GM WZCB-441GS | ＜120S | |||||
