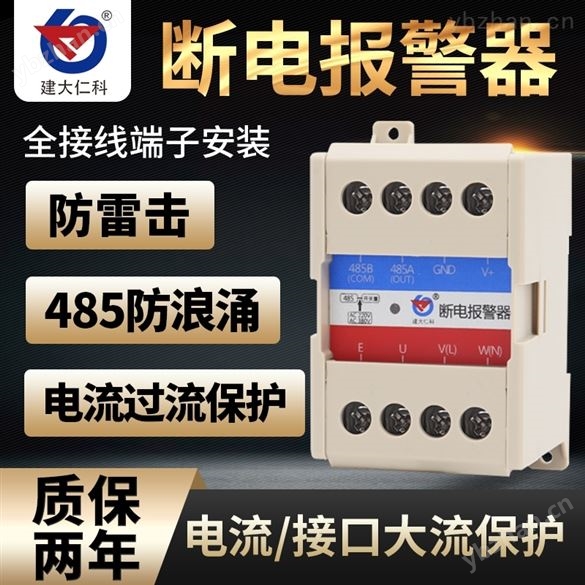

產品介紹

產品概述

該報警器廣泛適用于通訊基站、賓館、飯店、機房、圖書館、檔案庫、倉庫、設備機柜以及其它需斷電報警的場所，該報警器采用全隔離，報警器內輸入電源，電壓檢測，信號輸出三部分*隔離。安全可靠，外觀美觀，安裝方便。

 功能特點

采用我公司*技術，可兼容檢測單相AC220V、三相三相制、三相四線制AC380V，內部算法自動識別外部電網。

主要技術指標

電源：10~30V DC

存儲環境：-20℃~80℃

繼電器輸出：常開觸點輸出

485輸出：詳見通訊協議

數據幀格式定義

采用Modbus-RTU 通訊規約，格式如下：

初始結構 ≥4 字節的時間

地址碼 = 1 字節

功能碼 = 1 字節

數據區 = N 字節

錯誤校驗= 16 位CRC 碼

結束結構 ≥4 字節的時間

地址碼：為變送器的地址，在通訊網絡中是*的（出廠默認0x01）。

功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。

數據區：數據區是具體通訊數據，注意16bits數據高字節在前！

CRC碼：二字節的校驗碼。

主機問詢幀結構：

從機應答幀結構：

寄存器地址

通訊協議示例以及解釋

詢問幀: 讀取設備地址0x01的電網狀態

   應答幀: 電網狀態為斷電

電網狀態說明：
