1151DP/GP型帶遠傳裝置的差壓、壓力變送器返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地滁州市

在線詢價加入對比查看聯系電話

聯系方式：戴經理查看聯系方式

更新時間：2022-10-31 14:09:50瀏覽次數：2580次

聯系我時，請告知來自儀表網

材料晶體結構	其他	產地	國產
防爆等級	一級	加工定制	是
適用介質	其他	輸出信號	4-20mA
指示表頭	LCD

材料晶體結構

其他

產地

國產

防爆等級

一級

加工定制

是

適用介質

其他

輸出信號

4-20mA

指示表頭

LCD

產品名稱：	1151DP/GP型帶遠傳裝置的差壓、壓力變送器
產品型號：	JY1151DP/GP-UE22S2M1B1i等
產品特點：	提供多種結構材料，遠傳裝置組件焊接結構，可靠性強。充液腔低容積設計，減少溫度影響，根據用戶要求內充DC200系列硅油使用溫度-40～149℃；高溫硅油使用溫度15至315℃。

1151DP/GP型帶遠傳裝置的差壓、壓力變送器詳細資料：

產品介紹：

一、概述

1151DP/1151GP變送器帶上遠傳密封裝置后，就成為1151DP/GP遠傳差壓/壓力變送器。

二、適用環境

1151DP/GP遠傳差壓、壓力變送器，可避免被測介質直接和變送器隔離膜片接觸的可靠測量方法，它適用于下面幾種情況

1)被測介質對變送器接頭和敏感元件有腐蝕作用時；

2)需要將高溫被測介質與變送器隔離；

3)被測介質中有固體懸浮物或高粘度易堵塞變送器接頭和壓力容室時；

4)被測介質用引壓管引出易固化或結晶時；

5)更換被測介質需要沖洗而不容交混時；

6)必須保持衛生條件，防止污染時。

三、主要特點

1151DP/GP帶遠傳密封裝置的遠傳差壓/壓力變送器，仍具有1151DP/GP型差壓/壓力變送器的各種特點

1) 測量范圍：0-6KPa---0-10MPa

2)提供多種結構材料，遠傳裝置組件焊接結構，可靠性強。充液腔低容積設計，減少溫度影響，根據用戶要求內充DC200系列硅油使用溫度-40～149℃；高溫硅油使用溫度15至315℃.

3)遠傳裝置工作壓力上限是用戶選擇遠傳裝置的額定值，工作壓力不低于3.5KPa(壓力).

4)對腐蝕介質的選擇隔離膜片材料.

四、1151DP法蘭尺寸

法蘭尺寸 (mm)				螺栓孔
標稱法蘭尺寸	外徑D	厚度A	B	C	數量 n	直徑d(mm)	分布直徑(mm)
3〞	190	30	66	127	4	19	152
4〞	229	30	89	157	8	19	191

注：在用戶不注明時按ANSI標準3 ″150LB安裝法蘭供貨.

五、1151GP上套法蘭尺寸、下套尺寸

公稱管徑	公稱壓力	凸臺直徑	外徑	厚度	螺孔中心距	栓孔數量	栓孔直徑	直徑	直徑
inch	LB/MPa	C	A	D	B	n	d	E( mm)	F(mm)
1	150/2	64.1	108	14.3	79.4	4	16	26.9	66.5
1	300/5	66.9	124	17.2	88.9	4	20	26.9	66.5
1-1/2	150/2	73.0	127	17.2	98.4	4	16	41.9	78.7
1-1/2	300/5	73.0	156	20.7	114.5	4	23	41.9	78.7
2	150/2	92.1	152	19.1	120.6	4	20	52.5	95.2
2	300/5	92.1	165	22.2	127.0	4	20	52.5	95.2
3	150/2	127.0	191	23.8	152.4	4	20	79.0	127.0
3	300/5	127.0	210	25.5	168.3	8	23	79.0	127.0

六、1151DP型號及規格代號表

選型舉例
HG1151GP U E 22 S2 M1B1i
量程范圍(KPa)	N	0-6.2-37.4
	U	0-31.1-186.8
	Q	0-117-690
	K	0-345-2068
	P	0-1170-6890
輸出		E	4-20mA
		H	HART通訊
		F	FF通訊
結構材料			12	法蘭材料：碳鋼鍍鎳隔離膜片：316LSST
			22	法蘭材料：316LSST 隔離膜片：316LSST
遠傳裝置				S1	一個遠傳裝置
				S2	二個遠傳裝置
附加功能					M1	0-線性指示數
					M3	3-1/2LCD數字顯示器
					B1	管裝彎安裝板
					B2	板裝彎安裝板
					B3	管裝平安裝板
					d	隔爆型Exd
					i	本安型Exia

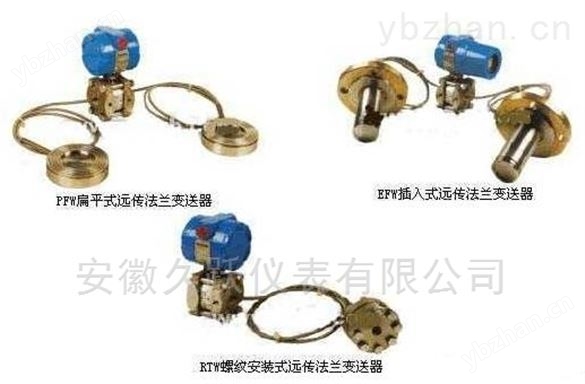

扁平式遠傳裝置訂貨規格表

扁平式遠傳裝置選型舉例
1199PFW 11 A 11
型式	11	3″-150LB
遠傳裝置膜片材料		A	316LSST
		B	哈氏合金C-276
		C	鉭
殼體材料			11	316LSST

螺紋安裝式遠傳裝置訂貨規格表

螺紋安裝式遠傳裝置選型舉例
1199RTW 21 A 11 A 13
沖洗備用孔	11	無
	21	有
遠傳裝置膜片材料		A	316LSST
		B	哈氏合金C-276
		C	鉭
結構材料			11	上套為316SST，安裝環為碳鋼鍍鋅，墊圈為石棉或氟橡膠，丁晴橡膠
			31	上套為316SST，安裝環為316SST，墊圈為石棉或氟橡膠，丁晴橡膠
結構材料				A	316SST
				B	哈氏合金
引壓連接孔					13	1/2-14NPT錐管螺紋

插入筒式遠傳裝置訂貨規格表

插入筒式遠傳裝置選型舉例
1199EFW 11 A I3 A11
插入筒直徑和按液部分材料	11	(3″)66mm316SST
	12	(3″)66mm哈氏合金
	13	(4″)89mm316SST
	14	(4″)89mm哈氏合金
遠傳裝置膜片材料		A	316LSST
		B	哈氏合金C-276
		C	鉭
插入筒長度			I1	(2″)50mm
			I2	(4″)100mm
			I3	(6″)150mm
法蘭材料和額定壓力				A11	碳鋼鍍鋅,大工作壓力2.5MPa
				A12	碳鋼鍍鋅,大工作壓力5MPa

法蘭安裝式遠傳裝置訂貨規格表

法蘭安裝式遠傳裝置選型舉例

1199RTW 21 A 11 A21

沖洗備用孔

無

有

遠傳裝置膜片材料

316LSST

哈氏合金C-276

鉭

結構材料

上套為316SST，上套法蘭為碳鋼鍍鋅，墊圈為石棉或氟橡膠，丁晴橡膠

上套為316SST，，上套法蘭為不銹鋼，墊圈為石棉或氟橡膠。

代號	下套尺寸	大工作壓力38℃	下套材料
A21	1″	2.5MPa	316SST
B21	1″	2.5MPa	哈氏合金C-276
E21	1″	2.5MPa	碳鋼鍍鋅
A41	1-1/2″	2.5MPa	316SST
B41	1-1/2″	2.5MPa	哈氏合金C-276
E41	1-1/2″	2.5MPa	碳鋼鍍鋅
A51	2″	2.5MPa	316SST
B51	2″	2.5MPa	哈氏合金C-276
E51	2″	2.5MPa	碳鋼鍍鋅
A71	3″	2.5MPa	316SST
B71	3″	2.5MPa	哈氏合金C-276
E71	3″	2.5MPa	碳鋼鍍鋅
A22	1″	5MPa	316SST
B22	1″	5MPa	哈氏合金C-276
E22	1″	5MPa	碳鋼鍍鋅
A42	1-1/2″	5MPa	316SST
B42	1-1/2″	5MPa	哈氏合金C-276
E42	1-1/2″	5MPa	碳鋼鍍鋅
A52	2″	5MPa	316SST
B52	2″	5MPa	哈氏合金C-276
E52	2″	5MPa	碳鋼鍍鋅
A72	3″	5MPa	316SST
B72	3″	5MPa	哈氏合金C-276
E72	3″	5MPa	碳鋼鍍鋅

毛細管訂貨型號規格表

毛細管選型舉例
1199CAP 45 A (材質304,尺寸Φ3x1)
沖洗備用孔	15	1.5m
	30	3.0m
	45	4.5m
	60	6.0m
	75	7.5m
保護套管		NO	鎧裝304
		A	PVC-護, 鎧裝304

充灌液特性表

代號	充灌液	溫度范圍	比重(g/cm?)	溫度膨脹系數	25℃時粘度MPa.S
注	200系列硅油	-40-+149℃	0. 934	0.00108	＜20
S	高溫硅油	15-315℃	1.07	0.00053	44-50
F	氟油	-45-+205℃	1.85	0.000864	65
