格蘭-湯普森偏振器，已安裝
特性
?寬接收角：典型值40度（FOV1 + FOV2；請見方解石標簽）
?高消光比：100 000：1
?未鍍膜的棱鏡工作范圍為350 nm至2.3
μm
?增透膜版本范圍
350 - 700 nm或650 - 1050 nm
?等級的光學方解石
?膠合棱鏡
Thorlabs的已裝配的格蘭-湯普森方解石偏振器具有方解石偏振器中**的視場，并能保持較高的消光比。其安裝座包含一個黑色鋁制外殼；我們也提供未裝配版本。已裝配的GTH5M偏振器 外徑為?1/2英寸，易于裝入我們的SM05L10透鏡套筒中。這樣就方便用戶將偏振器裝入旋轉臺，例如用于?1/2英寸光學元件的PRM05精密旋轉安裝座。外徑為1英寸的GTH10M已裝配偏振器具有類似的特性，它可以裝入SM1L20透鏡套筒和PRM1精密旋轉安裝座。請參看安裝選項了解更多細節。
我們同時提供未鍍膜和鍍膜的偏振器。未鍍膜的偏振器設計用于350nm到2.3μm的波長范圍，而鍍膜偏振器提供Ravg
< 1%用于350-700nm或650-1050nm的波長范圍。請參看曲線標簽了解鍍膜的反射率數據。
格蘭-湯普森偏振器包含兩個粘合的棱鏡，它們都是用光學等級的方解石制成。非偏振光進入偏振器后，在兩個棱鏡的交界面上被分為兩束光，其中尋常光會在每個界面上反射，從而散射并被外殼部分吸收，而非尋常光則直接通過偏振片。這樣就能輸出偏振光。
請注意：所有格蘭-湯普森偏振器一樣，**光強被粘合棱鏡的交界面限制。對于高光功率的應用，Thorlabs可以提供格蘭激光偏振器，它可以承受達20 J/cm2的能量密度。
警告：方解石是一種溫度靈敏的晶體，如果經受熱沖擊會裂開。打開貨運包裝前需要使之達到溫度平衡（6 - 8小時）。
Item # Prefix | GTH5M | GTH10M |
Extinction Ratioa | 100 000:1 | |
Substrate | High Optical Grade | |
Wavefront | ≤λ/4 Over Clear Aperture | |
Surface Qualityc | 20-10 Scratch-Dig | |
Wavelength Range | 350 nm to 2.3 µm | |
Aperture | 5.0 mm x 5.0 mm | 10.0 mm x 10.0 mm |
Dimensionsd | ||
A | 21.6 mm | 36.6 mm |
B | 12.7 mm | 25.4 mm |
Damage Thresholdse | ||
Pulsed | 2 J/cm2 | |
CW | 2 kW/cm (1064 nm, ?0.092 mm) | |
a
對于透射光線。消光比(ER)為偏振器的軸向平行于近線偏光信號的**透射率與偏振器旋轉90度的最小透過率的比值。
b
點擊鏈接獲取基底的詳細規格。
c
用于入射和出射面。
d

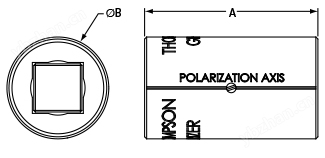

尺寸定義請參照左圖
e
通過粘合而不是鍍膜來限制損傷閾值
已裝配格蘭-湯姆森偏振器，未鍍膜
產品型號 - 公英制通用 | ||
| ||
|
已裝配格蘭-湯普森偏振器，增透膜波長為350-700納米
產品型號 - 公英制通用 | ||
| ||
|
已裝配格蘭-湯普森偏振器，增透膜波長為650-1050納米
產品型號 - 公英制通用 | ||
| ||
|
