能量測量儀QE50LP-H-MB-QED-D0
產品系列的主要特點
模塊化概念
增加探測器的功率能力：2 個不同的冷卻模塊
低噪音水平
MB 鍍膜為 10 µJ
提供 QED 衰減器
測量高達 5 倍的能量。 提供可選校準、532 和 1064 nm 之間的所有波長或單一波長。 讀取更多。
高重復率選項
?QE-MB：200 Hz（標準）
?QE-MB：500 Hz（根據要求）
?QE-MT：4 000 Hz（標準）
包括測試目標
使用 MB 型號
智能界面
包含所有校準數據
?MAESTRO
用于功率和能量測量的觸摸屏顯示設備。 單通道、多輸出（USB、以太網、模擬）。

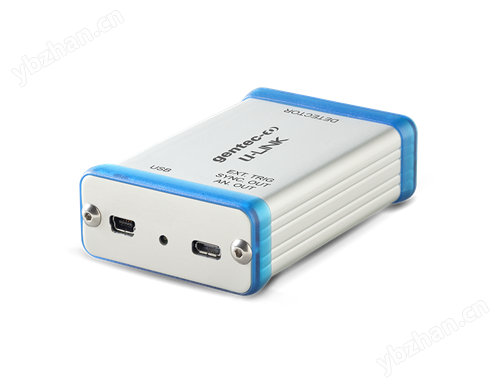

?U-LINK (USB)
用于功率和能量測量的 PC 接口。 單通道，USB 輸出。
?U-LINK (RS-232)
用于功率和能量測量的 PC 接口。 單通道、USB 和 RS-232 輸出。
?INTEGRA
用于功率和能量測量的嵌入式 PC 接口。 只能作為檢測器輸出選項購買。
?S-LINK-1 (Ethernet)
用于功率和能量測量的 PC 接口。 單通道、USB 和以太網輸出。
?S-LINK-2 (Ethernet)
用于功率和能量測量的 PC 接口。 雙通道、USB 和以太網輸出。
?M-LINK
用于功率和能量測量的 PC 接口。 單通道，USB 輸出。
?S-LINK-1
用于功率和能量測量的 PC 接口。 單通道，USB 輸出。.
?S-LINK-2
用于功率和能量測量的 PC 接口。 雙通道，USB 輸出。
規格
測量能力
**重復頻率 | 200 Hz | 光譜范圍1 | 0.3 - 2.1 μm |
典型的能量敏感度 | 3 V/J | 典型上升時間 | 900 µs |
**可測量能量2 | 85 J | 重復性 | <0.5% |
噪聲等效能量3 | 20 μJ | **脈沖寬度 | 675 μs |
能量校準不確定度 | ±3 % | ||
1. 校準光譜范圍見用戶手冊。 2. 在 1064 nm、7 ns、10 Hz。 增加脈沖寬度會增加**可測量能量。 3. 標稱值。 實際值取決于測量系統中的電噪聲。 | |||
損壞閾值
**平均功率密度1 | 600 W/cm2 | **功率 | 45 W |
**能量密度2 | 8 J/cm2 | 1. At 1064 nm, 7 ns, 10 Hz. 2. At 1064 nm, 7 ns, 10 Hz. | |
物理特性
孔徑寬度 | 47 mm | 孔徑高度 | 47 mm |
吸收器 | QED | 尺寸 | 75H x 75W x 44D mm |
重量 | 0.34 kg |
