產品概述
SNL-AIRC-CO2是一款CO2氣體傳感變送器，它使用NDIR原理對環境中的CO2進行實時監測，測量上限高達32000PPM，適合應用于暖通通風控制，它具有RS485和以太網接口，使用標準MODBUS-RTU/TCP協議，是智能樓宇通風節能設備的好伴侶。
產品選用黑色全鋁外殼，采用CNC加工，表面陽極氧化處理，LOGO使用激光雕刻，結實耐用，美觀大方，方便安裝使用。
產品特點
n直流9~24V寬電壓供電；
nRS485通信，支持32臺從設備組網級聯；
n抗±6KV ESD靜電干擾，高可靠性，高穩定性；
n體積小，長寬高8*5*2CM
典型應用
■新風換氣風閥控制 ■環境檢測
產品參數
傳感器性能
名稱 | 檢測范圍 | 誤差及 | 精度 | 使用壽命 |
檢測范圍 | 0~20000ppm | ±3% | 1ppm | >3年 |
電氣性能
名稱 | 范圍 |
供電要求 | DC9~24V，建議使用直流12V、1A電源適配器； |
使用環境 | 溫度范圍0~50℃，濕度范圍0~85%RH(無冷凝) |
產品功耗 | <0.5W |

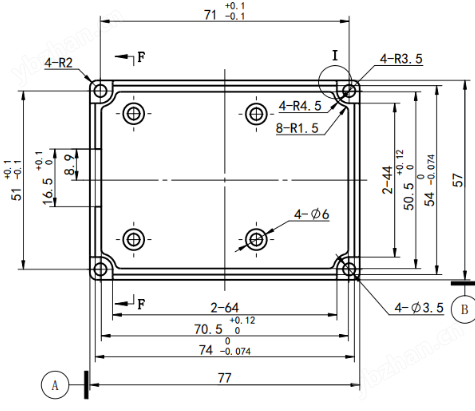

產品結構尺寸圖
接口說明
序號 | 網線內信號標識 | 信號說明 |
1 | 綠白 | 電源正極 |
2 | 綠 | 電源負極 |
3 | 橙 | RS485-B |
4 | 橙白 | RS485-A |
通信協議
串行通信格式
參數 | 波特率 | 數據位 | 停止位 | 校驗位 |
值 | 9600 | 8 | 1 | 無 |
MODBUS寄存器定義（從機地址：254）
序號 | 地址 | 內容 | 讀寫權限 | 備注 |
| 1 | 3 | CO2值 | 只讀 | 支持04指令 |
通信示例
假設CO2傳感器讀數值為400ppm（折算十六進制為0x190）
TX：
RX：
其中<01> <90>為CO2實際讀數值；
LED燈說明
燈顏色 | 指示燈含義 |
| 綠 | 閃爍表示設備處于運行狀態 |
紅 | 常亮，表示設備已通電 |
注意事項
該模組從機地址出廠默認為254，如需修改請聯系銷售人員；
此產品不建議用于室外環境，如需一定要使用在室外環境，請自行做好防護；
裝箱清單
如需咨詢，請掃下方二維碼與客服進行聯系。
PDF資料下載地址：
/surl_y3PBAEHrHc6 （提取碼：e93b）
