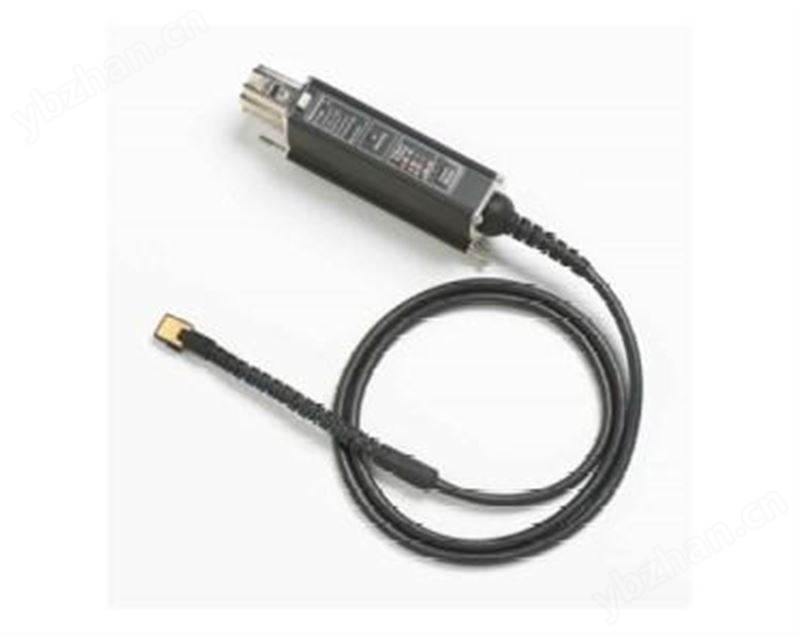

特性和優點
- 出色的電子性能
- 3.5 GHz 和 1.5 GHz 帶寬型號 – 準確測量串行和數字應用
- 出色的共模抑制 – 減少更高共用環境中的錯誤
- 低電容和電阻負載 – 保持信號保真度并降低直流偏壓相互影響
- 全面的機械性能
- 用于探測小型幾何電路元件的緊湊型探頭頭部尺寸
- 利用 DUT 連接附件能夠連接適當間隔的 SMD
- 強大的可靠性設計
- 易用性
- 直接連接到具有 TekVPI™ 探頭接口的示波器
- 在示波器畫面上實現自動單位縮放和讀數
- 輕松訪問探頭補償盒控制或示波器探頭菜單顯示，了解狀態、設置控制和診斷信息
- 集成示波器/探頭系統
- 直接連接 TekVPI™ 示波器接口并從中供電（直接連接至 TekVPI 示波器，無需像許多競爭對手要求的那樣需要外部電源）
- 單鍵訪問示波器探頭菜單
- 從探頭補償盒或示波器用戶界面進行設置和控制
- 自動調零 – 輸出偏置調零
- 通過示波器實現遠程 GPIB/USB 探頭控制
特點
描述
帶寬（僅探頭）
≥1.5 GHz 保證 (TDP1500)
≥3.5 GHz 保證 (TDP3500)
衰減（僅探頭）
1x/10x (TDP1500)
5x (TDP3500)
上升時間（僅探頭）
≤265 ps 典型值 (TDP1500)
≤110 ps 典型值 (TDP3500)
差分輸入電容
≤1 pF (TDP1500)
≤0.3 pF (TDP3500)
差分輸入電阻
200 k? (TDP1500)
100 k? (TDP3500)
差分輸入動態范圍
±8.5 V (10x) (TDP1500)
±850 mV (1x) (TDP1500)
±2 V (TDP3500)
CMRR
>60 dB 時為 1 MHz (TDP1500，TDP3500)
>25 dB 時為 1 GHz (TDP1500，TDP3500)
輸入偏置范圍
±7 V（10x 或 1x） (TDP1500)
±1 V 顯示 (TDP3500)
運行電壓輸入范圍（共模輸入范圍）
±7 V (1x) (TDP1500)
±7 V (10x) (TDP1500)
+5 V 至 -4V (TDP3500)
噪聲
≈35 nV/root Hz (TDP3500)
輸入電壓（非破壞）
±25 V（直流 + 峰值交流） (TDP1500)
±15 V（直流 + 峰值交流） (TDP3500)
傳播延遲
5.4 ns 典型值 (TDP1500)
5.4 ns 典型值 (TDP3500)
了解產品選型更多信息，請咨詢銷售 人員。
