大氣負氧離子自動監測系統產品手冊

　　大氣負氧離子自動監測系統是一套高度集成且智能化的環境監測解決方案。它依托先進的傳感器技術，在目標監測區域科學布設監測點，可24小時不間斷、自動且精準地采集大氣中負氧離子的濃度數據。不僅如此，該系統還能同步監測空氣溫度、濕度、風速、風向等氣象參數，全面呈現大氣環境狀況。采集到的數據會借助無線通信技術實時傳輸至管理平臺，工作人員通過電腦或手機終端就能隨時查看，為生態環境評估、旅游景區空氣質量宣傳以及健康養生研究等提供有力的數據支撐。

　　一、產品簡介

　　負氧離子在線監測系統可全天候監測空氣中負氧離子濃度，同時可根據用戶需求擴展監測項目，如：空氣溫度、空氣濕度、PM2.5、PM10、大氣壓力、氧含量、噪聲、風速、風向等氣象要素;模塊化結構設計，傳感器都可以單獨替換，配備專業安裝支架，現場可通過LED屏幕直接讀取數據，亦可遠程云平臺/WEB/微信公眾號實時查看數據，后期運營維護方便。

　　二、應用范圍

　　旅游景區、生態莊園、濕地公園、瀑布公園、森林公園、自然保護區、售樓處、學校

　　三、技術參數

　　1、風速：測量原理超聲波，0～60m/s(±0.1m/s)分辨率0.01m/s;

　　2、風向：測量原理超聲波，0～360°(±2°)分辨率1°;

　　3、空氣溫度：測量原理二極管結電壓法，-40-60℃(±0.3℃)分辨率0.01℃;

　　4、空氣濕度：測量原理電容式，0-100%RH(±0.3%RH)分辨率0.1%RH;

　　5、大氣壓力：測量原理壓阻式，300-1100hpa(±0.25%)，分辨率0.1hpa;

　　6、PM2.5：測量原理光散射，0-1000ug/m3(±10%)分辨率1ug/m3

　　7、PM10：測量原理光散射，0-1000ug/m3(±10%)分辨率1ug/m3

　　8、噪聲：測量原理電容式，30-120dB(±1.5dB)分辨率0.1db

　　9、負氧離子：測量原理圓筒式電極吸入式，0-10萬個/cm3(±10%)分辨率1個/cm3

　　10、氧含量：測量原理電化學，0~25%Vol(±3%FS)分辨率0.1%

　　11、數據存儲：可存儲一年的原始監測數據;

　　12、數據傳輸：GPRS/4G/光纖

　　13、功耗：800w

　　14、供電方式：220V市電、太陽能(選配)

　　15、工作環境：溫度-40℃-60℃，濕度0%-100%

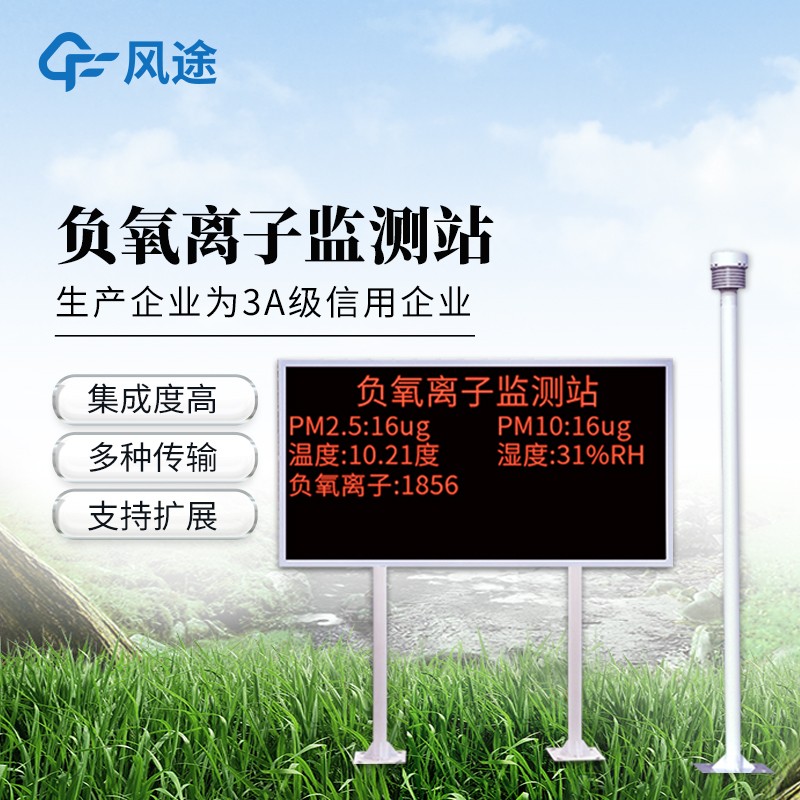

　　16、屏幕：2m*1米，由36塊P10單紅單元板拼接而成，單元板尺寸32cm*16cm

　　17、立桿：碳鋼雙立柱，每根立柱由2根1.5米立桿法蘭盤對接而成，可耐受15級強臺風

　　18、生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證

　　19、生產企業具有計算機軟件注冊證書

　　20、生產企業為3A信用企業

　　四、產品特點

　　1、集成度高，方案靈活：系統可集成負氧離子、空氣溫度、空氣濕度、PM2.5、PM10、大氣壓力、氧含量、噪聲、風速、風向

　　2、系統穩定：已合作上千家公園景區，后臺運行穩定，免維護，故障率低

　　3、多種傳輸：可根據現場網絡情況定制傳輸方式，2G/4G/光纖

　　4、支持擴展：支持傳感器擴展，485接口、modbus協議傳感器都可以直接使用

　　5、顯示方案多樣：可根據現場需求，選用點對點、點對多、多對點的LED屏幕數據顯示方案

　　五、云平臺介紹

　　1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

　　2、支持多帳號、多設備登錄

　　3、支持實時數據展示與歷史數據展示儀表板

　　4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

　　5、支持短信報警及閾值設置

　　6、支持地圖顯示、查看設備信息。

　　7、支持數據曲線分析

　　8、支持數據導出表格形式

　　9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。

　　10、支持數據后處理功能

　　11、支持外置運行javascript腳本
