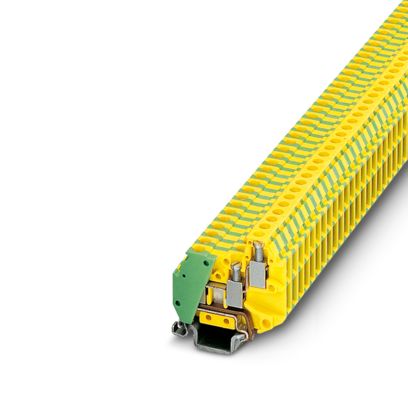

MT 1,5-TWIN-PE - 接地端子 3001705技術資料

額定浪涌電壓4 kV

額定條件下的最大功耗0.56 W

每層的連接數量3

額定橫截面1.5 mm2

第一層

連接方式螺釘連接

螺紋M2

注意事項請注意DIN導軌的載流量。

緊固扭矩0.22 ... 0.25 Nm

剝線長度6 mm

塞規A1

連接符合標準IEC 60947-7-2

剛性導線橫截面0.14 mm2 ... 1.5 mm2

橫截面 AWG26 ... 16 (按IEC標準修訂)

柔性導線橫截面0.14 mm2 ... 1.5 mm2

導線橫截面，柔性[AWG]26 ... 16 (按IEC標準修訂)

柔性導線橫截面（套管不帶塑料絕緣管）0.25 mm2 ... 0.75 mm2

柔性導線橫截面（帶塑料絕緣管的套管）0.25 mm2 ... 0.75 mm2

顏色綠黃相間

阻燃等級，符合UL 94V0

絕緣材料組I

絕緣材料PA

低溫下的靜態絕緣材料應用-60 °C

絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21））130 °C

絕緣材料相對溫度指數（電氣，UL 746 B）130 °C

鐵路車輛的防火保護 (DIN EN 45545-2) R22HL 1 - HL 3

鐵路車輛的防火保護 (DIN EN 45545-2) R23HL 1 - HL 3

鐵路車輛的防火保護 (DIN EN 45545-2) R24HL 1 - HL 3

鐵路車輛的防火保護 (DIN EN 45545-2) R26HL 1 - HL 3

量熱釋熱NFPA 130 (ASTM E 1354)28 MJ/kg

表面可燃性NFPA 130 (ASTM E 162)通過

煙霧比光密度NFPA 130 (ASTM E 662)通過

煙氣毒性NFPA 130 (SMP 800C)通過

環境條件

環境溫度（運行）-60 °C ... 110 °C (考慮到自加熱在內的工作溫度范圍；有關最高短期工作溫度，請參見電氣特性相對溫度指數)

環境溫度（存放/運輸）-25 °C ... 60 °C (短期內（不超過24  小時），-60 °C到+70 °C)

環境溫度（組裝）-5 °C ... 70 °C

環境溫度（執行）-5 °C ... 70 °C

允許濕度（運行）20 % ... 90 %

允許濕度（存放/運輸）30 % ... 70 %

訂貨號3001705

包裝單位50 pc

最小訂貨量50 pc

銷售關鍵代碼BE1261

產品關鍵代碼BE1261

GTIN4017918107215

單件重量（含包裝）4.004 g

單件重量（不含包裝）3.9 g

原產地TR
