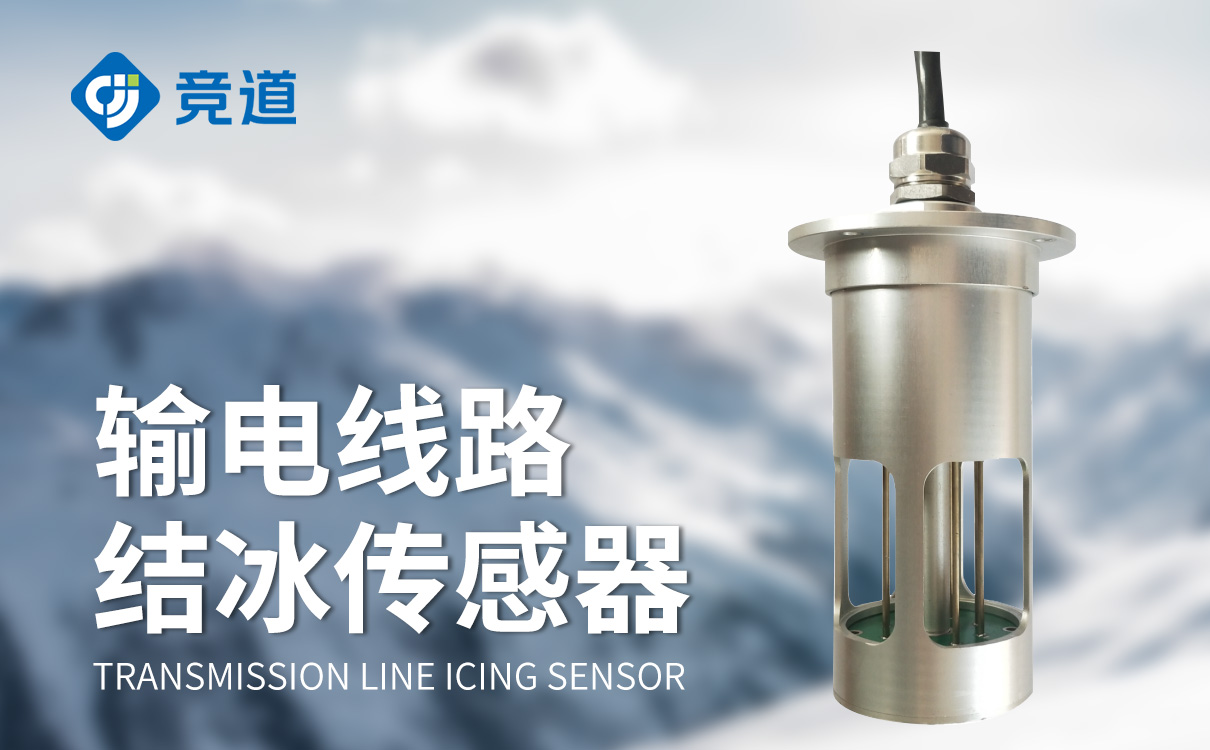

輸電線路結冰傳感器：守護輸電線路免受結冰危害的監測器

　　【JD-JB1H】，山東競道光電，以客戶為中心，以品質為根本，攜手共進，共贏未來。

　　輸電線路結冰傳感器是專門設計用于監測高壓輸電線路和鐵塔結冰狀況的專業設備，在保障電網冬季安全運行方面發揮著不可替代的作用。這類傳感器能夠及時發現線路結冰情況，為防冰減災決策提供科學依據，有效降低冰災導致的電力事故風險。

　　輸電線路結冰傳感器采用多種技術原理實現結冰監測。拉力傳感器通過測量導線張力變化間接判斷覆冰程度;圖像識別系統利用攝像頭捕捉線路外觀進行分析;微波傳感器通過檢測電磁波反射信號判斷冰層厚度;還有一些傳感器直接測量冰層的重量或導電特性。這些技術各有特點，在實際應用中常常組合使用以提高監測可靠性。

　　安裝輸電線路結冰傳感器具有多方面的重要意義。首先，它可以實現早期預警，為防冰措施爭取寶貴時間。其次，準確的結冰數據有助于判斷是否需要啟動融冰裝置或組織人工除冰。再者，長期監測數據可以為線路設計和防冰規劃提供參考。最重要的是，結冰監測能夠大大降低突發性倒塔斷線事故的風險，保障供電安全。

　　典型的輸電線路結冰監測系統由多個組件構成。傳感器節點負責采集現場數據;通信模塊將數據傳輸到監控中心;供電系統保障設備持續運行;防護外殼保護內部元件不受惡劣天氣影響;數據分析軟件則負責處理信息并生成預警。現代系統還常常集成氣象傳感器，以綜合分析氣象條件與結冰的關系。

　　在實際應用中，輸電線路結冰傳感器面臨著諸多技術挑戰。j端低溫會影響電子元件的正常工作;強電磁干擾可能影響測量精度;長期暴露在外的傳感器容易老化損壞;復雜的山地地形也給通信和供電帶來困難。針對這些問題，工程師們開發了多種解決方案，如采用耐低溫材料、增強電磁屏蔽、優化能源管理等。

　　隨著智能電網建設的推進，輸電線路結冰監測技術也在不斷發展。新型光纖傳感器提供了更高的測量精度和抗干擾能力;無人機巡檢與固定傳感器形成互補;大數據分析有助于建立更精確的結冰預測模型;而物聯網技術則實現了更高效的設備管理和數據共享。這些技術進步正在不斷提升電網應對冰雪災害的能力。

　　未來，輸電線路結冰傳感器將朝著更智能、更可靠、更經濟的方向發展。自供能技術將解決偏遠地區的供電問題;人工智能算法將提高預警的準確性;標準化設計將降低部署和維護成本;而與其他監測系統的整合將提供更全面的線路健康狀態評估。這些發展將進一步完善電網的防災減災體系，確保電力供應的安全穩定。

　　一、產品簡介

　　輸電線積冰是指在低溫雨雪天氣條件下由于過冷水溫或冰晶不斷凝附在電線上造成的結冰現象。電線結冰對電網的運行有很大影響，當積冰到一定程度會造成倒桿、倒塔、斷線等，導致電網損毀、電力輸送中斷，造成惡劣影響。鑒于電線積冰的巨大危害，在惡劣天氣下需要有人不停檢查線路，但在一些環境惡劣的地方，人員也無法巡檢，本產品就是為了解決這個問題。

　　本積冰傳感器采用微波檢測技術，基于微波信號對冰、水、空氣等不同物質的反饋信息的區別實現對傳感器敏感區域的結冰信息的監測，并根據信號的強弱以及傳感器區域結冰的分布信息進行結冰厚度計算。本產品一般安裝于電線塔上，通過測量本傳感器上的積冰情況，即可對等判斷出當前電線塔附近的電線積冰情況。

　　二、技術指標

　　1、檢測分辨率:0.01mm

　　2、最大測量厚度:30.00mm

　　3、通訊方式:RS485

　　4、通訊協議:MobusRTU/自動發送

　　5、工作電壓:5VDC

　　6、工作溫度:-40℃～85℃

　　7、功率:<1W(融冰裝置15W)

　　8、防護等級:IP67

　　三、產品特點

　　1、能檢測積冰厚度、下雨等天氣狀態。

　　2、溫度檢測傳感器。

　　3、可定時主動傳出測量數據,也可支持主從方式傳輸數據。

　　4、具有融冰功能，當輸電線進行融冰時，可同時給本傳感器發送融冰指令(融冰功能需要單獨供電12VDC,12W)。

　　5、每臺設備都有w一的編號，通訊時要帶有此編號，適用大規模監測系統。

　　6、主要檢測項目

　　天氣狀態：有6種狀態:干、冰、雨、積水、融化中、結冰中。只有處于冰時測冰厚才有效。

　　溫度檢測：有兩個測溫點，一個是測量電路板附近的溫度，另一個測量融冰加熱器溫度。

　　四、安裝方法

　　1、一般使用本傳感器時需配有太陽能發電系統，用于給本終端系統供電，如下圖圖1所示，此終端安裝于需要監測線路中某個輸電線的電力塔上。

　　圖1安裝終端

　　2、終端上帶有數據遠傳裝置，為了照顧偏遠地區無線通訊一般使用當地的2G移動通訊網絡，服務器和客戶端需用戶自己構建，也可向我司購買軟件套裝或使用我司平臺。

　　五、融冰功能

　　融冰時加熱器并不是一直加熱，采用加熱10秒，停止加熱25秒，交替進行，直到加熱器溫度到達50℃自動停止或用戶手動停止融冰，此時本次融冰過程才會結束。
