Modbus RTU轉Profinet網關在工業溫度監測系統中的應用與實現

Modbus RTU轉Profinet網關在工業溫度監測系統中的應用與實現

在工業自動化系統中，實時監測溫度參數是實現精準控制的關鍵環節。以在線循環鈉離子（Na+）反應環境為例，其溫度波動直接影響反應效率與安全性。本文將探討如何通過Modbus RTU轉Profinet網關，將在線循環系統中的溫度傳感器數據無縫集成至PLC控制系統，為工業場景提供穩定可靠的數據支撐。

Modbus RTU作為一種串行通信協議，常用于連接溫度變送器等從站設備。其核心是通過功能碼（如03/04讀保持寄存器）和寄存器地址，獲取設備采集的溫度值。而Profinet作為工業以太網協議，則以高實時性和抗干擾性見長，適用于PLC與上層系統的集成。Modbus RTU轉Profinet網關的作用類似于“翻譯”，將Modbus RTU的串行信號轉換為Profinet的以太網數據幀，使不同協議層級的設備實現互聯。

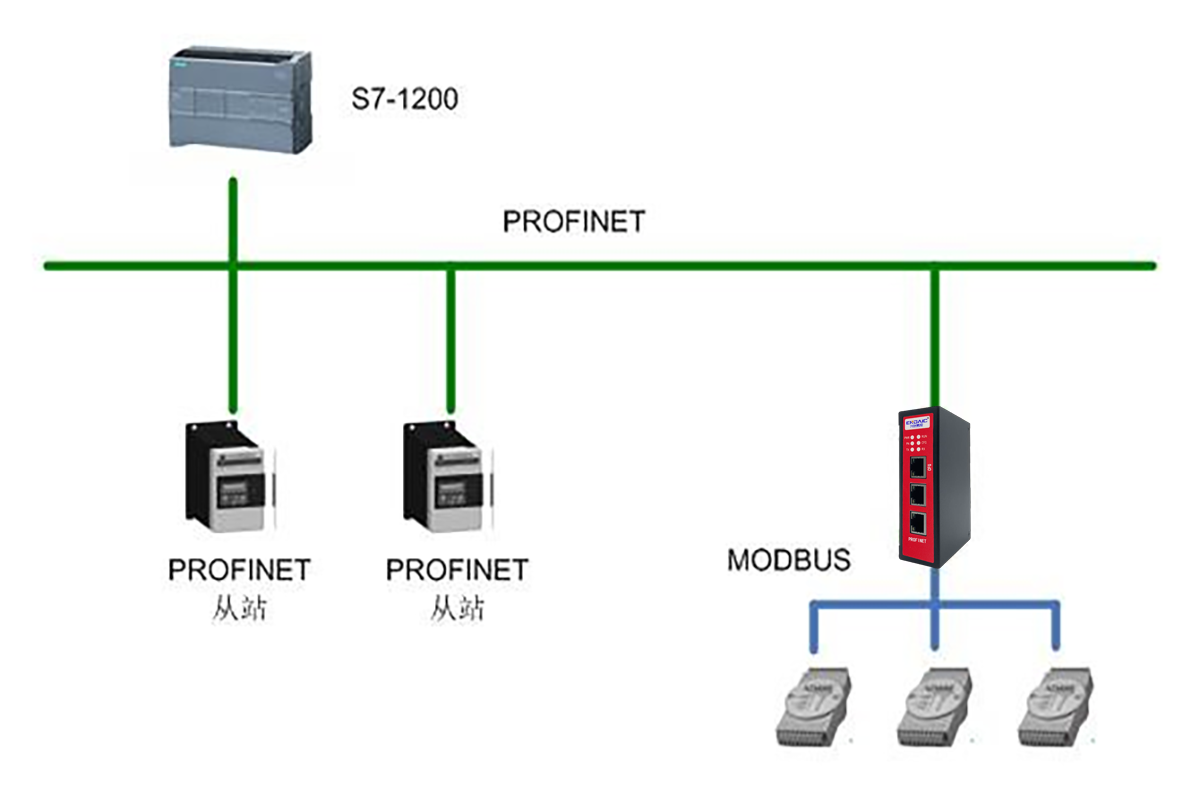

首先需完成物理層連接：通過RS-485接口將溫度傳感器接入Modbus RTU轉Profinet網關的Modbus RTU端口，同時以以太網線連接Modbus RTU轉Profinet網關與PLC（如西門子S7-1200系列）。

第二步在TIA Portal軟件中配置網絡參數，包括IP地址分配（例如PLC設為192.168.0.2，Modbus RTU轉Profinet網關設為192.168.0.5）和設備名稱綁定，確保主從站身份明確。

第三步設置Modbus寄存器映射，例如將溫度傳感器對應的寄存器地址（如40017）映射至Profinet IO模塊的輸入區，用03功能碼讀寄存器起始地址17的兩個字節。

通過該方案，鈉離子反應釜的溫度控制精度可提升至±0.5℃，且支持多達32個Modbus設備同時接入。某化工企業案例顯示，系統改造后異常停機率降低67%，相當于每年避免數百萬級經濟損失。未來還可擴展至pH值、壓力等多參數監測，形成完整的反應環境數字孿生模型。
