三坐標測量技術解析：從基礎原理到斜孔測量難點突破

基礎原理

三坐標測量?jī)x（Coordinate Measuring Machine，CMM）這種集機械、電子、計算機技術于一體的三維測量設備，其核心技術原理在于：當接觸式或非接觸式測頭接觸感應到工件表面時，測量系統會瞬間記錄三個坐標軸光柵尺的精確位置數據，形成空間點坐標（X，Y，Z）。通過在X、Y、Z三個相互垂直的坐標軸上移動精密測頭，采集工件表面的空間坐標點，再通過專業軟件系統計算出幾何尺寸、形位公差等關鍵參數。

三坐標測量?jī)x通過數學建模和算法處理的海量點數，會重構成工件的三維數字模型，從而實現從簡單幾何元素（點、線、面）到復雜曲面、自由曲面的精確測量。適用于各行各業中，如：

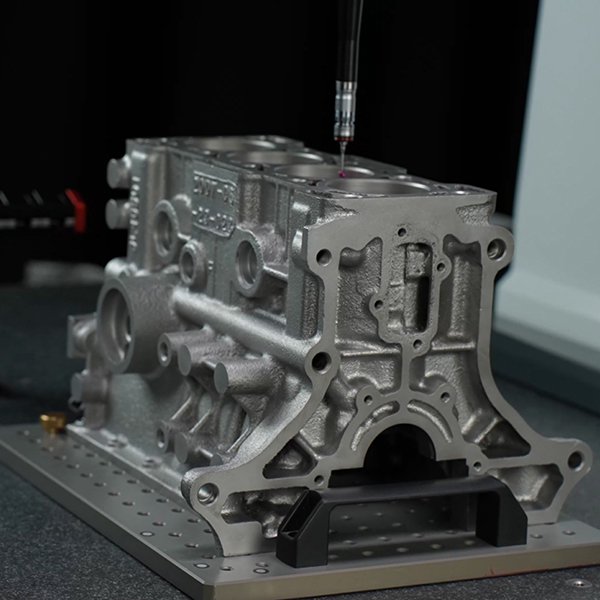

1、汽車制造中，三坐標測量?jī)x參與了發動機缸體的曲軸孔同軸度、缸蓋氣門導管孔位置度等關鍵參數的檢測環節；

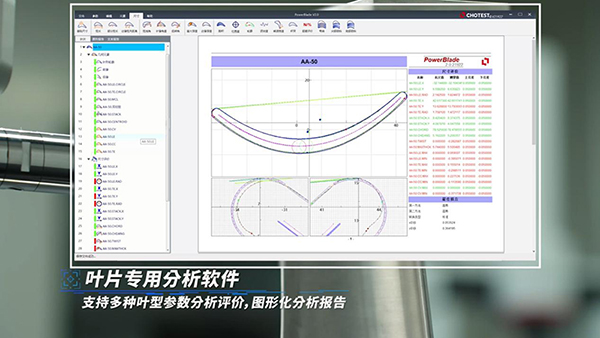

2、在對測量精度要求更苛刻的航空航天領域，三坐標測量?jī)x通過高精度掃描測頭和轉臺智能協同掃描數萬個點位，構建葉片三維模型，再通過專用分析軟件PowerBlade全面評價前/后緣、葉型輪廓、弦長、弦線角、位置度、最大厚度、邊緣厚度、波紋度、扭轉角等關鍵參數指標，實現了復雜曲線連續、高速、掃描，完整捕捉葉背/葉盆型線、前/后緣、榫頭榫槽等全尺寸特征，確保每片葉片的輪廓精度控制在±0.005mm以內。

3、在半導體行業中，無論是簡單軸套還是復雜異形件，三坐標測量?jī)x全面覆蓋半導體設備各類核心部件的檢測需求。

三坐標測量技術難點：斜孔測量

汽車發動機斜油孔、氣門導管孔等結構通常與基準面呈30°-60°夾角，傳統方法難以精確測量。斜孔測量技術難點就在于：

1法矢方向約束：測量時測頭必須沿斜孔軸線方向（法矢方向）觸測，否則會產生投影誤差；

2坐標系轉換：工件隨意放置時，斜孔坐標系與機床坐標系存在空間角度偏差；

3測頭運動限制：固定式測頭無法自由旋轉，難以對準傾斜表面。

行業解決方案

1、測頭旋轉技術

測量?jī)x配置360°旋轉測座，如ACH100S全自動旋轉測座，通過自動調整A角/B角方向，使測針始終沿斜孔法線方向觸測；

2、坐標系智能找正

對無法旋轉的測頭系統，采用3-2-1找正原理，迭代和最佳擬合創建坐標系：

（1）測量基準平面（3點確立Z軸）

（2）測量基準直線（2點確立X軸）

（3）測量基準原點（1點確立坐標系）

（4）再通過二維旋轉計算，將機床坐標系轉換至工件坐標系。

3、虛擬補償算法

專業測量軟件基于空間幾何變換原理，通過矩陣運算補償角度偏差，使固定測頭也能實現±0.005°的角度測量精度。

斜孔測量領域的前沿突破集中在五軸聯動測量系統，通過集成轉臺（A、C軸）和三坐標軸（X、Y、Z），實現測頭連續定位，使復雜曲面測量效率提升40%以上。“沒有準確測量，就沒有精確制造”，三坐標測量技術將持續突破測量極限，為制造保駕護航。
