在電力系統中，如何實現電能的質量控制？

電壓偏差+是電能質量不可忽視的問題之一

什么是電壓偏差?

"電壓偏差是指實際供電電壓對于標稱電壓的偏差相對值，以百分?jǐn)?shù)表示。

夏季，正值工業用電負荷攀升高峰期，車間內空調與生產設備同步滿負荷運行，容易導致配電系統出現電壓偏差問題，電壓作為電能質量監測主要的指標，電壓偏差對低壓用電設備會產生極大的危害，甚至?xí)?dǎo)致低壓用電設備系統的失穩定與崩潰。

那么問題來了，用電設備的電壓偏差允許值是多少?

在《GBT 12325-2008 電能質量 供電電壓偏差》標準中，明確規走

。35kV及以上供電電壓正、負偏差絕對值之和不超過標稱電壓的10%。

20kV及以下三相供電電壓偏差為標稱電壓的士7%。

220V單相供電電壓偏差為標稱電壓的+7%，-10%.

對供電點短路容量較小、供電距離較長以及對供電電壓偏差有特殊要求的用戶，由供、用電雙方協議確走。

如何監測電壓偏差?

這里不得不提到電能質量監測裝置+，作為電壓偏差的“數字化感知單元”，動態分析電壓偏差范圍，將抽象的“電壓異常” 轉化為可量化、可追溯、可分析的數據，從而為用戶提供從“被動應對故障” 到“主動防控風險” 的技術支撐。

下面將介紹CET中電技術的iMeter系列+電能質量監測裝置，如何在工業場景中實時監測用電設備的電壓偏差，及時觸發告警，降低設備損壞風險。

一、實時感知，提升異常識別能力

在工業配電系統中，電壓偏差常常具備隱蔽性特征。多數情況下，電機不會立即停機，而是表現為“溫升緩慢升高”“效率悄悄下降” 等漸進性問題，僅靠運維人員巡檢(如用萬用表偶爾測量)難以捕捉全貌。

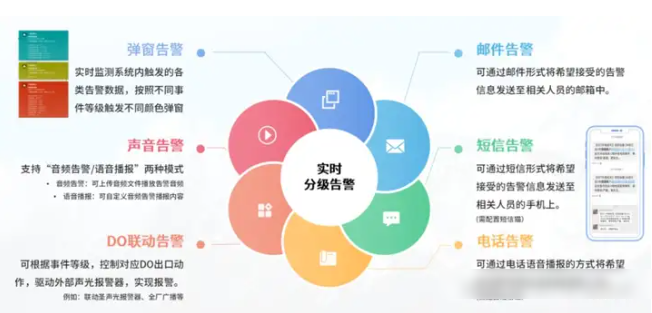

CET中電技術深悉客戶需求，研發的 iMeter系列電能質量監測裝置，通過1024點/周波高頻采樣可連續記錄電壓有效值、偏差幅度、持續時間等關鍵參數。通過裝置的“越限報警”功能，結合CET DiagSys供配電故障診斷分析系統，當電壓偏差超出預設閾值時，系統可立即通過短信、平臺推送等方式發出越限報警，實現對電能質量異常的及時識別與響應，

二、新數據量化，構建可追湖的證據鏈

電壓偏差的成因復雜，可能源于電網供電波動、廠區負荷突變或變壓器分接頭設置不合理等。在缺乏量化數據的情況下，問題湖源往往面臨挑戰。

CET電能質量監測方案提供“全周期、多維度”的數據記錄，為偏差溯源提供可追溯的證據鏈

時間維度:記錄偏差發生的具體時刻(、持續時長、頻次，幫助關聯生產節奏

空間維度:在廠區配電系統的關鍵節點安裝監測裝置，可定位差的“傳播路徑“

關聯分析:監測裝置可同步記錄電流、功率因數等其他電能參數，通過多指標聯動分析，判斷偏差的具體成因，為針對性治理提供科學依據，

三、

趨勢預警，從被動響應到事前預防

電壓偏差的危害具有累積性，例如長期電壓異常會導致電機絕緣加速老化，直至故障爆發。電能質量監測裝置通過長期數據存儲與趨勢分析，能夠提前識別偏差的惡化趨勢

對于季節性負荷波動(如夏季空調、冬季加熱設備投入)，CET電能質量監測系統可記錄歷年同期的電壓偏差趨勢規律，指導企業提前制定應對方案，實現預測性維護，

iMeter系列電能質量監測裝置的應用，實現了從“模糊判斷”到“精準量化”，從“被動應對”到“主動防控”，從“經驗主義”到“科學治理”的轉變。

對干工業用戶而言，它不僅是電能參數的“監測工具”，更是保障生產連續性、降低設備損耗、控制運維成本的核心基礎設施。通過數據驅動的決策，企業能夠更有效地管理電力資產，提升整體運營效率。
