光儲充一體式直流表助力新能源的發展

精確計量與能效評估：光儲充一體式直流表可精確測量光伏系統的發電量，如安科瑞 DJSF1352 系列直流表能以 ±0.5% 的測量精度，幫助戶用光伏用戶準確核算發電量與補貼收益。在儲能系統中，它可雙向計量電池充放電電能，為評估儲能系統能效提供數據支持。對于電動汽車充電樁，能精確計量充電電量，支持按功率因數、時間分段計費，滿足商業化運營需求。

實時監測與安全保障：在光伏發電系統中，可實時監測光伏組件的直流輸出，定位低效或故障組串，還能配合逆變器檢測直流側逆流，防止電流反向?qū)υO(shè)備造成損害。在儲能系統中，可監測電池充放電過程的直流參數，如 SOC（荷電狀態）、SOH（健康狀態），預防電池短路、過載等安全隱患。在電動汽車充電設施中，能監測充電過程中的電壓、電流波動，確保充電安全與設備穩定性。

優化能源分配與調度：通過實時捕捉光伏、儲能、充電三端的能量流動方向與量級，實現光儲充協同管理。當光伏功率過剩時，可引導儲能系統充電；光伏功率不足時，儲能放電補充。在用電高峰，儲能系統可放電支持充電樁供電，直流表精準計量相關電量，為分時電價策略提供依據，優化能源分配，提高能源利用效率。

數據通信與智能管理：具備 RS485、Modbus - RTU 等通信接口，可與監控系統或能源管理系統進行數據通信，實現遠程監控。運維人員能遠程了解系統運行狀態、能耗情況和異常報警等，還可通過數據分析及時發現系統問題，制定改進措施，提高系統整體性能，降低運維成本。

促進系統集成與成本降低：部分光儲充一體式直流表采用一體化封裝技術，體積小巧，如安科瑞DJSF1352-D系列一體式直流電能表， 體積僅相當于傳統分體方案的 1/3，可節省計量柜空間，支持更高密度的系統集成，且安裝簡便，能降低安裝成本。其模塊化獨立計量設計可降低故障率，減少運維成本，有利于光儲充系統的集成與大規模應用。

為了助力新能源發展，安科瑞推出DJSF1352-D系列光儲充一體式的直流表，具體功能及參數如下：

DJSF1352D電能表可支持直流電壓至1000伏，電流規格適配300安與600安不同等需求，滿足各種類型的充電樁功率等。其測量精度達B，能夠計量正向與反向的有功電能，便于運營方進行費用結算、能效分析和運行數據追蹤。

該設備支持ModbusRTU、DL/T645、DL/T698等多種通信協議，能夠輕松接入主流充電樁管理平臺、能源管理系統與智能網關。同時，它采用導軌式安裝方式，體積緊湊，適合嵌入直流樁內部模塊區或匯流箱中，支持模塊組合與靈活布線，提升系統集成效率。

值得一提的是，DJSF1352D還具備本地顯示功能，可通過LCD屏輪顯當電壓、電流、功率、電能與通訊狀態，便于現場調試、運行查看與故障診斷。此外，設備支持電能脈沖輸出與脈沖輸出功能，可滿足高頻采樣與系統聯動控制需求。

技術參數

設備規格

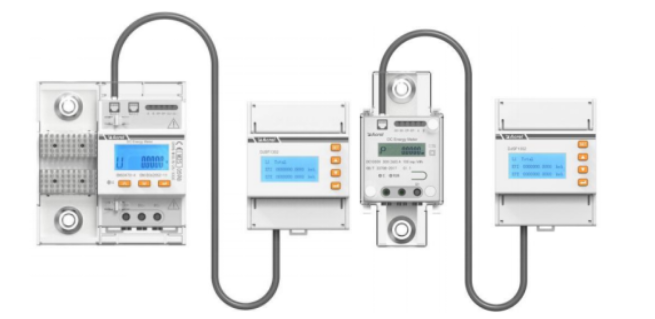

DJSF1352-D300

DJSF1352-D600

接線示意圖

DJSF1352-D電能表采用導軌式安裝設計，便于在各種類型的配電柜中進行安裝。其結構緊湊，外形美觀，適合在有限的空間內進行布置。該電能表的主要功能是用于直流電能的測量，具有高精度和高穩定，應用在充電樁中確保在充電過程中能夠準確記錄電能的使用情況。應用于光伏系統直流側能準確的計量蓄電池的充放電參數，應用在住儲能系統中可以計量電池的參數，在光儲充新能源計量系統充當著重要的角色。
