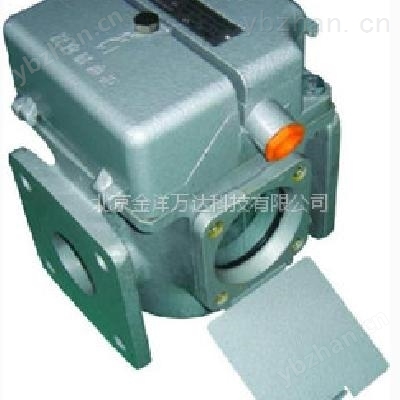

QJ12-80 瓦斯繼電器 型號:QJ12-80 金洋萬達 返回列表頁

QJ12-80 瓦斯繼電器 型號:QJ12-80 金洋萬達

詳細說明

瓦斯繼電器 QJ12-80產品用途

QJ 系列氣體繼電器（以下簡稱繼電器），是油浸式變壓器所用的一種

保護裝置，由于變壓器內部故障而使油分解產生氣體或造成油流涌動

時，使繼電器的接點動作，接通的控制回路，并及時發出信號或自

動切除變壓器。

瓦斯繼電器 QJ12-80工作原理

變壓器正常工作時，繼電器內是充滿變壓器油的。如變壓器在運行中

出現輕微故障，因變壓器油分解而產生的氣體將聚集在繼電器容器的上

部，迫使繼電器浮子下降，當浮子降至某一限定位置時，磁鐵使信號接

點接通，發出報警信號。若變壓器漏而使油面降低，同樣發出報警信號。

如果變壓器內部發生嚴重故障，將會出現油的涌浪，在管路內產生油流，

沖擊繼電器的擋板運動。當擋板運動到某一限定位置時，磁鐵使跳閘接

點接通，切斷與變壓器連接的所有電源。

瓦斯電器 QJ12-80技術參數

1、工作溫度 —30°C～95°C

2、接點容量

AC 220V 0.3A COSφ≤0.6

DC 220V 0.3A S≤5×10-3S

3、工作特性

表一

規 格

油速整定范圍（m/s）

QJ-80

0.7～1.5

QJ-50

0.6～1.2

QJ-25

0.8～1.2

氣體聚集數量 （ml）

4、密封性能

250～300

＜250

繼電器充滿變壓器油，在常溫下加壓 200kPa，持續 20 分鐘無滲漏。

5、絕緣性能

表二

檢驗項目觸點的端子間端子對地間信號和跳閘兩組端子間承受工頻電壓及時間

6、抗震性能

2000v /1 min 2000v /1 min

2000v /1 min

當振動頻率在 4～20Hz,加速度為 4g 時，繼電器不誤動作。

公司承諾：質量服務承諾：

1.質保期一年，終生免費維護。

2.在質保期內，除人為因素外，任何因儀器設計、材料或工藝不當引起的缺陷、故障我們免費修理或更換。

3.接到用戶通知所提供的儀器出現故障后，十分鐘內回應.

4.保證及時向用戶以優惠的價格提供所需的備品備件和易
