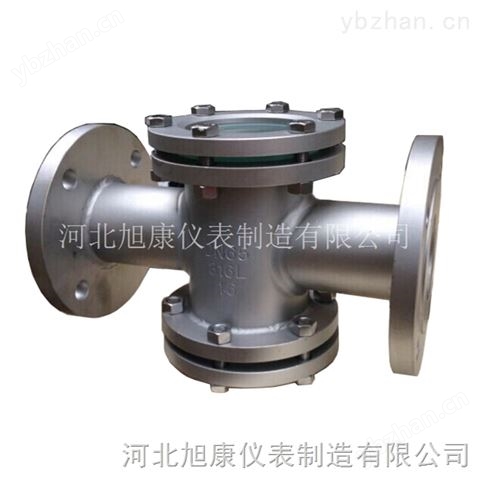

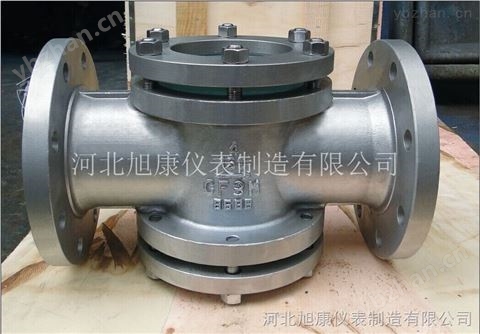

法蘭直通視鏡 水流指示器
直通視鏡廣泛應用于管道、設備裝置中重要附件。可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。它具有安裝尺寸小，而且驅動力矩小，操作簡便、迅速等特點，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。
結構特點：
1、 閥蓋與閥體有螺栓連接，拆裝方便。
2、 閥瓣與閥桿為整體結構，閥體內腔介質流道通暢，防止假液位。
3、 整體式閥體，雙閥桿結構，外型布局合理。
4、 閥體可通保溫蒸汽，作為介質保溫，防止液體結晶。
5、閥體與塔類容器焊接，提高閥體溫度，二次防止液體結晶。
技術參數：
1、殼體材質：碳鋼、不銹鋼、玻璃鋼、碳鋼襯氟、FRPP塑料。
2、視窗材質：鈉鈣玻璃、高硼硅玻璃、石英玻璃、有機玻璃。
3、密封材質：丁睛橡膠、聚四氯乙烯、石墨復合。
4、工作壓力（Mpa）：PN0.6~2.5，客戶如有更高壓力要求的，可以定做。
5、工作溫度：0℃~+250℃；0℃~+550℃。
6、法蘭標準：JB/T81-94，其它法蘭標準請用戶注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。
7、制造檢測標準：HGJ501-502-86。
8、閥體外表：碳鋼防腐油漆或發黑不銹鋼酸洗處理或拋光。
注意事項：
1、視鏡安裝.
焊連法蘭片必須清潔并且沒有損傷，經專業人員進行操作。
2、視鏡鏡片安裝.
確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊片安裝平整，密封墊片沒有損傷并且不粘油脂，在緊固螺釘前確定視鏡與蓋子安裝正確，然后慢慢緊固螺釘。
3、視鏡必須在允許的壓力范圍內工作，否則就不能保證安全操作.
溫度范圍：鈉鈣玻璃的zui高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。
高硼硅玻璃的zui高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。
石英玻璃的zui高允許溫度為800℃，溫度的急劇變化范圍為500℃至20℃。
