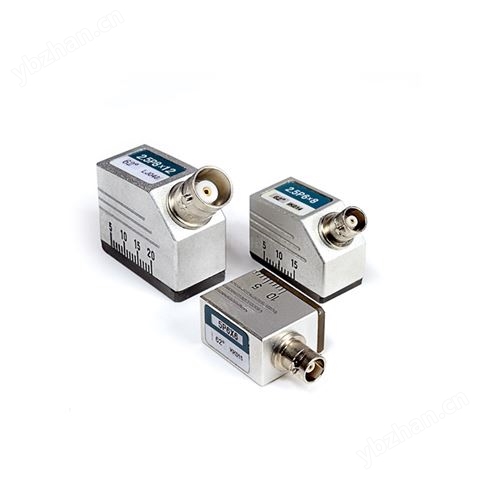

發射和接收表面波的探頭
發射和接收表面波的探頭。表面波是沿工件表面傳播的波，幅值隨表面下的深度迅速減少，傳播速度是橫波的 0.9倍，質點的振動軌跡為橢圓。表面波探頭在被檢工件的表面和近表面產生表面波。
超聲波的發射/接收均由壓電晶片完成。
保護膜采用高硬度剛玉片，耐磨損。
鋁合金外殼，表面噴砂/鈍化處理。
吸聲材料用來吸收晶片背面的噪聲。
插座為電信號接口，通過探頭線連接到儀器。
規格型號
頻率(MHz) | 晶片尺寸(mm) | 型號 | 插座 | |
P型 | C型 | |||
2.5 | 6*8 | 2.5P6*8 62° | 2.5C6*8 62° | Q6 |
2.5P6*8 72° | 2.5C6*8 72° | |||
2.5P6*8-BM | 2.5C6*8-BM | |||
8*12 | 2.5P8*12 62° | 2.5C8*12 62° | Q9 | |
2.5P8*12 72° | 2.5C8*12 72° | |||
2.5P8*12-BM | 2.5C8*12-BM | |||
5 | 6*8 | 5P6*8 62° | 5C6*8 62° | Q6 |
5P6*8 72° | 5C6*8 72° | |||
5P6*8-BM | 5C6*8-BM | |||
8*12 | 5P8*12 62° | 5C8*12 62° | Q9 | |
5P8*12 72° | 5C8*12 72° | |||
5P8*12-BM | 5C8*12-BM | |||
*型號中列明的角度為有機玻璃斜塊的傾斜角（入射角）。
