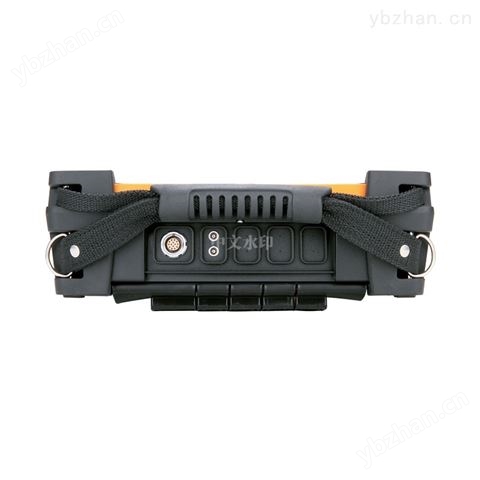

汕研成像儀器SyncScan2T4T最多支持2/4個TOFD探傷通道
汕研成像儀器SyncScan 2T4T最多支持2/4個TOFD探傷通道，可配置2/4對TOFD探頭
可選擇配置多種TOFD探頭，頻率范圍包括2M、2.5M、3.5M、4M、5M、7.5M、10M、15M等多種規格
每個通道均兼容通用UT，可實現TOFD+UT組合檢測
小體積、輕重量: 284mm×220mm×90mm， 3公斤， 攜帶方便
大屏幕： 8.4寸顯示屏，波形圖像清晰
高防護：等級IP65，防塵防水，適應各種外部條件
操作簡單：按鍵少，直觀，觸摸屏或按鍵加飛梭旋鈕調節，操作快速簡便
應用范圍：
適用于平板、管道、球罐、鍋爐等類型焊縫的TOFD檢測。
利用TOFD掃查平板焊縫，可提高掃查覆蓋面，避免誤判。
項目 | 各版本共同的出廠標準配置 | |
1 | 顯示屏 | 8.4’’TFT高亮液晶屏，分辨率800×600點 |
2 | 面板 | 字符圖形面板膜 |
3 | 操作方式 | 按鍵、旋鈕、觸摸屏 |
4 | 語言 | 中文 |
5 | 單位 | mm/inch |
6 | 電池類型 | 智能鋰離子電池 |
7 | 電池容量 | 7.5Ah |
8 | 電池電壓 | 11.1V |
9 | 電池數量 | 1只 |
10 | 電池工作時間 | ≥4小時 |
11 | 適配器輸入 | 交流100～240V 50Hz/60Hz |
12 | 適配器輸出 | 直流15V |
13 | 適配器功率 | 70W |
14 | 儀器功率 | 26VA |
15 | 數據存儲器 | 標準SD卡（16G） |
16 | USB接口 | 2個 |
17 | 網絡接口 | 1個 |
18 | 視頻輸出 | 1個（VGA） |
19 | 編碼器接口 | 1個（14芯） |
20 | 報警器接口 | —— |
21 | 無線網絡（WIFI） | 內置 |
22 | 工作環境 | -10℃～45℃ |
23 | 存儲環境 | -20℃～60℃ |
24 | IP等級 | IP65 |
25 | 儀器尺寸 | 284×220×90（單位：mm） |
26 | 儀器重量 | 3.65Kg（含1只電池，電池重量0.55Kg） |
27 | 附件箱尺寸 | 650×475×290（單位：mm） |
28 | 附件箱毛重 | 19.5Kg |
29 | 外包裝尺寸 | 國內標準套：670×495×320（單位：mm） |
國內（標準套+多探頭）：—— | ||
30 | 外包裝毛重 | 國內標準套：22Kg |
國內（標準套+多探頭）：—— |
31 | 通道數 | 2~4個 |
32 | 探頭接口類型 | LEMO 00 |
33 | 探頭接口數量 | 4~8個 |
34 | 支持大陣元數 | 4~8個 |
35 | 脈沖類型 | 負方波 |
36 | 發射電壓 | 50～500V，最小步進1V |
37 | 脈沖寬度 | 30～1000ns，步進10ns |
38 | 重復頻率 | 20～2000Hz可調，步進20Hz |
39 | 阻尼 | 25/75/200/1000Ω，4檔 |
40 | A/D采樣頻率 | 170MHz/12bit |
41 | 增益 | 0～110dB，步進：0.5/2/6/12dB |
42 | 增益微調 | -4～+4 |
43 | 表面補償 | 0～12dB |
44 | 帶寬 | 0.5～20MHz（-3dB） |
45 | 濾波器 | 數字：10檔，1～4/0.5～10/2～20/1/2.5/4/5/10/13/15MHz |
模擬：4檔，3MHz/5MHz/10MHz/全通 | ||
46 | 檢波方式 | 正向/負向/雙向/RF |
47 | 抑制 | 0～80%，步進1% |
48 | 探測范圍 | 0～15000mm，最小顯示范圍5mm |
49 | 材料聲速 | 500～15000m/s，步進最小1m/s |
50 | 脈沖移位 | 0～1000mm，步進最小0.01mm |
51 | 探頭零點 | 0～200us，步進最小0.01us |
52 | 探頭前沿 | 0～100mm，步進0.01mm |
53 | 向導 | 自動校準（聲速、零點）、角度校準、DAC、AVG |
54 | 測量點 | 峰值/前沿/J前沿 |
55 | 測量 | 三閘門：幅度、幅度dB差值、聲程、水平距離、垂直距離 |
56 | 閘門 | 閘門起位：全范圍 |
閘門寬度：全范圍 | ||
閘門電平：10～90%，步進1% | ||
57 | 曲線功能 | DAC（曲線/折線），最多6條（符合JB/T4730/GB11345標準） |
AVG（含三倍近場） | ||
58 | 輔助功能 | 全屏、坐標切換（聲程/深度/水平）、單次/連續自動增益（40~，步進10%）、二次波顏色、波形比較、閘門擴展、波形填充、短片錄制 |
自動凍結（閘門：A、B、A和B、A或B） | ||
59 | 報警 | 聲光報警：進波/失波 |
60 | 探傷靈敏度余量 | ≥60dB（2.5Z20N探頭） |
61 | 時基線性 | ≤0.5% |
62 | 垂直線性 | ≤3% |
63 | 幅度線性 | ≤±2% |
64 | 衰減器精度 | 20dB±1dB |
65 | 動態范圍 | ≥32dB（JB/T 10061標準測試） |
66 | 遠區分辨力 | ≥26dB |
67 | 等效輸入噪聲 | ＜40×10-9 V/ |
68 | 通道數 | 2~4個（與通用UT接口共用） |
69 | 探頭接口類型 | LEMO 00 |
70 | 探頭接口數量 | 4~8個 |
71 | 支持大陣元數 | 4~8個 |
72 | 脈沖類型 | 負方波 |
73 | 脈沖電壓 | 50～500V，步進最小1V |
74 | 脈沖寬度 | 30～1000ns，步進10ns |
75 | 重復頻率 | 20～2000Hz，步進20Hz |
76 | 阻尼 | 25/75/200/1000Ω，4檔 |
77 | 帶寬 | 0.5～20MHz（-3dB） |
78 | A/D采樣頻率 | 170MHz/12bit |
79 | 增益 | 0～110dB，步進：0.5/2/6/12 |
80 | 表面補償 | 0～12dB |
81 | 檢波方式 | RF |
82 | 濾波器 | 6檔，0.5～5/0.5～10/3.5～10/0.5～15/5.0～15/0.5～20MHz |
83 | 線平均 | 4檔，1/2/4/8 |
84 | 向導 | TOFD向導 |
85 | 出圖方向 | 橫向、縱向 |
86 | 觸發方式 | 編碼器 |
87 | 單次掃查長度 | ≥90m（16G存儲卡，0.5mm編碼器精度） |
88 | 探測范圍 | 0～15000mm，步進最小0.1mm |
89 | 材料聲速 | 500～15000m/s，步進最小1m/s |
90 | 脈沖移位 | 0～1000mm，步進最小0.01mm |
91 | 探頭零點 | 0～200μs，步進最小0.01us |
92 | 探頭前沿 | 0～100mm，步進最小0.01mm |
93 | 數據分析 | 缺陷高度和長度測量 |
直通波/底面反射波拉直 | ||
直通波/底面反射波濾除 | ||
圖像對比度調整 | ||
圖像增益調整 | ||
圖像放大 |
