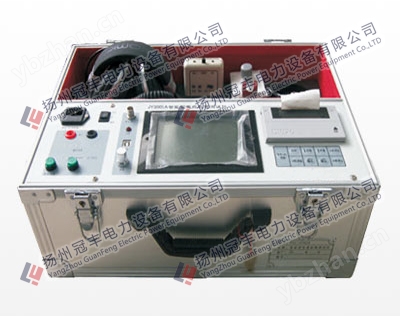

高品質YH-2000電纜故障測試儀/檢測儀 返回列表頁

優點：

界面直觀，不需計算和調整電阻橋零位，易于操作

大范圍測試以及高分辨率（10cm）的小范圍測試

用戶自定義線徑和溫度選擇

多種線徑選擇

內部具有與被測電纜匹配的平衡控制功能

自動斷電功能（5分鐘）

帶背景光功能的清晰的LCD圖形顯示器

校驗盒確保電阻橋的使用精度

數字指示故障距離，秒級響應速度

范圍

TDR范圍：10/30/100/300/1000/3000m，自動范圍

電阻橋范圍：0---190Ω，步長0.1Ω

190---2000Ω，步長1Ω

電壓表范圍：-250---+250V DC

精度

TDR精度：100--3000m為±1%，10m和30m為±2%

電壓表精度：范圍的1%，分辨率為1V

電阻橋精度（20℃）：

絕緣：讀數的±2%±1位

回路：讀數的±0.2%  ±1位

故障<1 MΩ：讀數的±0.2%±1位

故障<5 MΩ：讀數的±0.2%±3位

故障<20MΩ：讀數的±0.2%±6位

低壓脈沖測試法
低壓脈沖測試法具有操作簡單、波形易于識別、準確度高等特點。對于短路、低阻、斷路故障用此法測試，可直接確定故障距離。即使無此類故障，一般高壓閃絡測試前，也可用低壓脈沖法測電纜全長或速度，與閃絡測試波形比較，通常會利于波形分析，達到快速確定故障點目的。
低壓脈沖測試的基本原理
測試電纜故障時，電纜可視為一條均勻分布的傳輸線，根據傳輸線理論，在電纜一端加脈沖電壓，則此脈沖按一定的速度（決定于電纜介質的介電常數和導磁系數）沿線傳輸，電纜故障當脈沖遇到故障點（或阻抗不均勻點）就會發生反射，用測試儀記錄下發送脈沖和反射脈沖之間的傳輸時間△T，則可按已知的傳輸速度 V來計算出故障點的距

注意事項
高壓閃絡測試時，由于工作電壓*，稍有不慎就會對人身安全及設備造成損失，因此操作中應注意以下幾點：
① 高壓閃絡測試時，高壓試驗設備應由專業人員操作，儀器接線、調整時應斷電并*放電。
② 高壓試驗設備電源與測試儀工作電源分開使用，測試儀連接應遠離高壓線。
③ 電流取樣器接地端必須可靠接地，否則高壓放電通路斷開，電纜故障測試儀高壓會感應到測試儀而對儀器造成安全隱患。
④ 從測試儀安全考慮，電纜故障閃絡測試時工作菜單一定要選擇在沖閃或直閃狀態，如果錯誤選擇于低壓脈沖狀態進行高壓閃絡測試，將有可能損壞測試儀內部低壓脈沖電路。

高品質YH-2000電纜故障測試儀/檢測儀

產品特點

·可測試各種型號不同電壓等級的銅、鋁芯電力電纜和市話電纜的各種故障。常見的油侵紙電纜、交聯乙烯電纜、不滴流電纜和塑料電纜四種常用電力電纜的電波傳播速度已經在儀器中預置，電纜長度及故障距離無須人工換算，由儀器自動換算并顯示故障距離。

·可測試各種型號電纜的開路、低阻故障及電力電纜的高阻閃絡性故障和高阻泄漏性故障。

·對于簡單的開路、短路故障波形儀器能自動分析自動由雙游標標出故障點，并顯示故障距離無須人工干預。

·一屏可同時顯示兩幅波形（故障波形、全貌波形），給用戶分析波形帶來極大方便。

·屏幕顯示波形可任意擴展、壓縮、左移、右移。

·儀器配有面板式微型打印機，可隨時打印測試波形、數據及其它有關內容。

·儀器的操作過程均由專家漢字提示，就是初次使用也可以操作自如。

·儀器內存有操作使用說明，可隨時調用顯示學習。

·可同時顯示兩次測試波形或同屏比較顯示一次測試波形與一個標準波形。

·可現場存儲近千個測試波形，不怕掉電并可*保存于儀器內。

·儀器有3.5″軟驅，可將現場波形拷貝下來保存，也可用于客戶與客戶之間、客戶與廠家之間進行現場測試波形的交流與探討。

·本儀器軟件*標準化設計，可將儀器軟件拷貝與任意一臺PC機。

·可利用3.5″軟驅將現場測試波形拷貝下來通過網絡發往遠程用戶。

·具有測速（電波在電纜中的傳播速度）及測時（故障點回波時間）功能。

·儀器內存有多種測試標準波形，用戶可隨時調出學習參考。

·可直接采用多種測試方法，無須對儀器本身進行調整。

高品質YH-2000電纜故障測試儀/檢測儀

用途

主要用于CATV，CCTV，同軸電纜和交流電纜，數據傳輸線纜

l        手持式電纜故障定位儀適合有線電視和電信領域。有短距離3m和12km兩種測試范圍。

l        通過簡單的操作和儀器高分辨率的屏幕顯示即可實現故障的自動查找。通過回波損耗測量達到對故障及反射率的確定。

l        2ns脈沖寬度可以更精確故障點。儀器能夠對符合標準的電纜，提供各種匹配連接頭實現線路測試。

l        帶圖形放大功能的十三種測試范圍及非常短的脈沖寬度非常適合短距離電纜。脈沖寬度可自動選擇和根據回波損耗自動選擇。

l        帶有RS-232接口與計算機打印機連接用于測試同軸電纜，CATV，CCTV，數據傳輸線纜時分析，存儲和比較動態數據和波形。

l        功能鍵，幫助菜單高分辨率的顯示使儀器容易使用。

l        與濾波器配合使用能夠對低壓電纜故障精確定位。

高品質YH-2000電纜故障測試儀/檢測儀

技術參數
