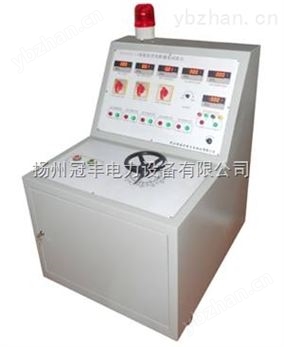

高低壓開關柜通電試驗裝置供應圖 返回列表頁

高低壓開關柜通電試驗裝置供應圖?

使用方法：
1.輸入電源檢測及調壓器回零。
(1) 將三相電源線和零線分別接入試驗臺背面對應的接線柱，試驗變壓器將試驗臺柜體的接地螺栓可靠接地；
(2) 合上外電源閘刀；
(3) 將”總控制電源開關”撥至“開”的位置，此時“電源指示”開關柜通電試驗臺紅燈、所有表計及“帶燈按鈕綠燈”亮。
(4) 將“三相四線電源電壓轉換開關”分別撥動至“CA”、“BC”、“AB”可分別顯示相應的線電壓（380V）。
(5) 調壓器回零操作：
將試驗臺上的調壓器手柄逆時針旋至零位即可。

注意事項：
1．當您在操作使用本產品之前，請務必仔細閱讀使用說明書，熟悉面板上所有的主令電器的功能，避免誤操作。
2．產品在強烈震動后，開關柜通電試驗臺必須檢查控制臺如調壓器等各部件大電流發生器和輸出接線端發生器有無松動現象，高低壓開關柜通電試驗臺并用萬用表測量是否能正常使用。
3．控制臺通電之前，外殼必須接地以保證您的人身和設備安全。
4．在測試被試品計量時，注意不要超載給定參數范圍值，以免造成表計不必要的損壞。
5．在已合上核相其中一路輸出，并且進行調節核相器升壓后，核相不要切換，開關柜通電試驗臺如確實需要請務必將調壓器回零位，并斷開該路輸出，再高低壓開關柜通電試驗臺進行換檔切換，以防被試品過載損壞。

操作說明

以檢驗單相交流電壓表為例：

1、接通輸入電源AC380V

2、連接交流操作電壓輸出電源線至電壓表

3、檢查并確認接線是否，接通總電源開關

4、將調壓器回零，并按“合閘“扭，

5、再按面板上交流操作電壓的“合閘”扭

6、緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的情況。

7、試驗完畢后，先按面板上交流操作電壓的“分閘“扭再按面板上總“分閘”扭。然后，斷開總電源開關

高低壓開關柜通電試驗裝置供應圖

產品參數：

◆ 輸入電源：三相四線AC380V
◆ 輸出電壓及電流：
1、三相AC100V輸出（固定值） 接線柱一組
2、三相AC 0 - 10A輸出（<10V，可調值） 接線柱一組
3、交流操作電壓輸出
AC 0 – 400V，220V時，電流小于10A 接線柱一組
4、直流操作電壓輸出 DC 0 - 260V 接線柱一組
5、單相AC220V輸出（固定值，插座形式） 接線柱兩組
6、三相AC380V輸出（固定值，接線柱） 接線柱一組
7、直流固定電壓：24V、36V、110、220V，每組1A. 接線柱一組
8、合閘控制接點⑤、⑧.分閘控制接點⑥、⑦. 接線柱一組
◆ 外形尺寸：550x750x800mm3
◆ 重 量：45kg

高低壓開關柜通電試驗裝置供應圖

面板器件布置介紹說明
1.電氣原理、儀表和操作面板如圖所示。
（面板1顯示儀表器件及操作器件）：
⑴輸入電壓轉換鈕
⑵電源指示燈
⑶交流輸入電壓表
⑷“DC 0～260V操作控制”分合閘鈕
⑸“DC 0～260V操作控制”指示燈
⑹“DC 0～260V”輸出電壓表
⑺“AC 0～400V操作控制”分合閘鈕
⑻“AC 0～400V開關柜通電試驗臺操作控制”指示燈
⑼“AC 0～400V”輸出電壓表
⑽“AC 0～10A電流控制”分合閘
⑾“AC 0～10A電流控制”指示燈
⑿“AC 0～10A”輸出電流表
⒀“三相100V定值輸出控制”分合閘鈕
⒁“三相100V定值輸出控制”指示燈
⒂“DC 0～300V開關柜通電試驗臺直流合閘電源”輸出電壓表
⒃“DC 0～300V直流合閘電源”高低壓開關柜通電試驗臺直流電壓調節鈕
⒄) 時間計時啟動
⒅) 時間繼電器
