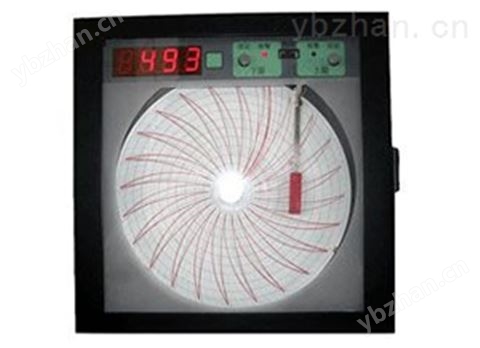

HDYJ-101[ XWG-101]系列數顯中園圖記錄儀參數
HDYJ-101[ XWG-101]系列數顯中園圖記錄儀，是我們引進和吸收技術在原電子電位差計的基礎上研制的產品，
是一種中等尺寸的弧線電機式記錄儀表，具有體積小、重量輕、性能可靠、刻度清晰、結構簡單、維修使用方便等優點。
HDYJ-101[ XWG-101]系列數顯中園圖記錄儀配用各種變送器，可以在化工、冶金、鋼鐵、機械、石油、發電、水泥等工礦企業及科研單位，
用于對被測對象進行自動測量顯示記錄，如果帶有不同類型的附加裝置，還能對被測對象進行各種自動調節。
二、HDYJ-101[ XWG-101]系列數顯中園圖記錄儀主要技術特性
1、工作條件：環境溫度0-50℃，相對溫度5-90%。
2、電 源：-220V 50Hz
3、顯示基本誤差限：不超過電量程的±0.5%。
4、記錄基本誤差限：不超過電量程的±1%。
5、顯示回差：不超過電量程的0.25%。
6、記錄回差：不超過電量程的0.5%。
7、記錄全程響應時間為1秒。
8、上下限報警/控制系統。手動設定：切換誤差±1%，繼電器角電容量250V、5V。
9、絕緣強度：電源—訊號，電源—地，訊號—地均為20MΩJ。
10、絕緣強度：電源—訊號，電源—地均勻1KV/分鐘，訊號—地為500V/分鐘。
11、外形尺寸：280×280×150mm 開孔尺寸：260×260mm。
三、工作原理
如下圖所示，被測參數首先轉換成直流電訊號，輸入到訊號模塊，進行線性化處理，經差分放大器放大到1VDC左右，然后傳輸到如下三個回路當中，
回進入記錄系統，通過與參比電位器相比較，輸出正或負的偏差訊號，然后，經功放級驅動弧線電機移動，直接托動記錄筆和參比滑線電阻達到新的平衡
，從而形成一個沒有任何附加傳動的快速響應的閉循環平衡系統。伺服電路的速度反饋電路，進一步改善了快速相應特性，
從而實現了無振蕩、無噪聲、無傳動變差以及快速相應記錄的特點。
第二回路輸入到三位半數碼管，對輸入的訊號進行數碼液晶顯示，其顯示容量為±1999。
第三回路輸入到上、下報警電路系統，用戶通過手動實現該系統上、下限報警如下圖2所示，當顯示訊號低于下限設定點時則下限繼電器吸合，
從而實現下限報警，當顯示訊號高于上限設定點時，則上限繼電器吸合，從而實現上限報警（上下限報警具有常開與常閉觸電輸出的特點）
XWG-101系列種類見表1：
XWG-101系列種類見表1：
型號 | 功能 |
HDYJ-101 [XWG-101] | 單純數顯記錄 |
HDYJ-101 [XWG-101] | 三位斷續式調節，（數顯、記錄、上下限報警） |
在上述型號上可 增加的選擇項目 | mA訊號再傳輸 |
24V、DC變送器電源外供，兩線制傳輸信號 |
HDYJ-101[ XWG-101]系列數顯中園圖記錄儀系列儀表分度號及測量范圍見表2：
變送器種類 | 分度號 | 測量范圍（℃） |
熱電偶 | E（EA-2） | 0-200 0-300 0-400 0-600 0-80 |
K（EU-2） | 0-600 0-800 0-1000 0-1100 0-1300 400-900 600-1100 |
S（LB-3） | 0-1300 0-1400 0-1600 600-1600 |
B（LL-2） | 0-1600 0-1800 |
T（F） | 0-1500 0-200 |
熱電阻 | Pt100 | -50-+50 0-50 0-100 0-150 0-200 0-300 0-400 0-500 |
Cu50 | 0-50 0-100 0-150 -50-50 |
4-20mA DC | 工程量相當范圍由用戶提出議定 |
